Descriere

Parametrii tehnici

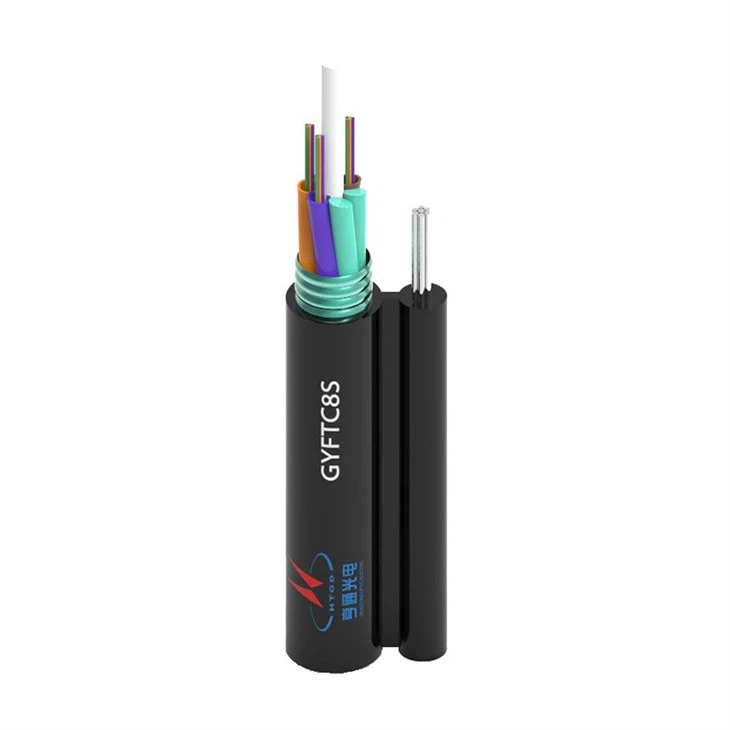

Figura 8 Cablu de fibră optică
(GYFTC8Y/GYFTC8A/GYFTC8S)

1-Firme de oțel

2-Tub liber

3-Compus de umplere a tuburilor

4-FRP

5-Fibră optică

6-Tijă de umplere

7-APL/PSP/niciunul

8-Teaca exterioară

9-Compus de umplere a cablurilor

10-Web

11-Teaca exterioară

Caracteristici

Sprijină instalații aeriene autoportante pe distanțe de până la 100 de metri, elimină necesitatea unor fire de oțel suplimentare și îmbunătățește eficiența construcției

Utilizați cablu armat cu metal și elemente cu rezistență metalică pentru a obține proprietăți mecanice bune

Umpleți carcasa și golurile miezului cablului cu material de blocare a apei pentru a obține o prevenire eficientă a infiltrațiilor longitudinale de apă

Înfășurați miezul cablului longitudinal cu bandă de aluminiu pentru a oferi o rezistență excelentă la umiditate

Armurați miezul cablului cu bandă exterioară de oțel pentru a asigura o rezistență excelentă la presiunea laterală

Caracteristici tehnice

Tip cablu	Număr de fibre	Raza de curbură min.(mm)		Diametrul cablului (mm)	Greutatea cablului (Kg/km)	Rezistență la tracțiune Pe termen lung/scurt (N)	Zdrobi Pe termen lung/scurt (N/100mm)
Tip cablu	Număr de fibre	În timpul instalării	După instalare	Diametrul cablului (mm)	Greutatea cablului (Kg/km)	Rezistență la tracțiune Pe termen lung/scurt (N)	Zdrobi Pe termen lung/scurt (N/100mm)
GYFTC8Y	2~30	20D	10D	9.3×16.7	134	1000/3000	300/1000
GYFTC8Y	32~36	20D	10D	9.8×17.2	144	1000/3000	300/1000
GYFTC8Y	38~60	20D	10D	9.7×17.1	142	1000/3000	300/1000
GYFTC8Y	62~72	20D	10D	9.3×16.7	134	1000/3000	300/1000
GYFTC8A	2~30	25D	12.5D	9.6×17.0	141	1000/3000	300/1000
GYFTC8A	32~36	25D	12.5D	10.1×17.5	151	1000/3000	300/1000
GYFTC8A	38~60	25D	12.5D	10×17.4	149	1000/3000	300/1000
GYFTC8A	62~72	25D	12.5D	10.6×18.0	162	1000/3000	300/1000
GYFTC8S	2~30	25D	12.5D	9.6×17.0	153	1000/3000	300/1000
GYFTC8S	32~36	25D	12.5D	10.1×17.5	164	1000/3000	300/1000
GYFTC8S	38~60	25D	12.5D	10×17.4	162	1000/3000	300/1000
GYFTC8S	62~72	25D	12.5D	10.6×18.0	176	1000/3000	300/1000

Performanța transmisiei prin fibră

Fibră optică prin cablu

(dB/km)

62.5um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Atenuare maximă

3.5/1.5

0.36/0.22

0.22/0.26

Valoare tipică

3.0/1.0

0.35/0.21

0.21/0.24

Note

1.D este axa scurtă a cablului;
2. Parametrii de mai sus sunt valori tipice;
3. Specificațiile cablului pot fi proiectate în funcție de cerințele clientului.

Caracteristica de mediu

• Temperatura de transport/depozitare: -40 grade până la +70 grade

Aplicații

• Zone rurale, zone muntoase, suburbii și alte zone în care resursele de așezare sunt rare.

Ambalaj și tambur

• Lungime standard: 2,000m; sunt disponibile si alte lungimi.
• Cablurile sunt ambalate în tamburi de lemn și pot fi, de asemenea, bazate pe cerințele clienților.

Serviciu

Suntem un producător profesionist de cabluri optice dedicat oferirii clienților produse de cablu optice de înaltă calitate, fiabile și soluții personalizate de înaltă calitate. Avem echipamente avansate de producție și echipe tehnice pentru a satisface nevoile diverse ale clienților noștri și pentru a oferi o gamă completă de servicii de asistență.

Transport

Utilizați materiale de ambalare profesionale și tehnici de ambalare pentru a vă asigura că produsele cu cabluri optice nu sunt deteriorate în timpul transportului.

Alegeți metoda de transport adecvată în funcție de nevoile clienților. Pentru a ne asigura că produsele prin cablu optic sunt livrate clienților în siguranță și cu promptitudine.

Partener

FAQ

Î: Care este utilizarea firului de oțel al cablului optic figura 8?

R: Sârma de oțel dintr-un cablu de fibră optică din Figura 8 oferă suport și își îmbunătățește rezistența la tracțiune în timpul instalării aeriene. Previne lăsarea și întinderea excesivă, menținând performanța optimă.

Î: Ce este instalarea aeriană?

R: Instalarea aeriană este o metodă de instalare a cablului de fibră optică prin suspendarea acestuia de stâlpi sau alte structuri aeriene.
Acest tip de instalație este utilizat în mod obișnuit în zonele în care nu este fezabilă îngroparea cablului în subteran, cum ar fi zonele muntoase sau urbane.
Cablul este apoi înșirat între stâlpi sau alte structuri folosind echipamente specializate, cum ar fi un camion cu cupă sau un elicopter.

Î: Pot personaliza o structură specială de cabluri aeriene?

A: Da. Vom avea un inginer de proces dedicat care să interacționeze cu dvs. pentru a înțelege situația specifică și pentru a ne oferi sfaturi de producție.

Î: Cum vă asigurați că performanța cablului de fibră aeriană este fiabilă?

R: Avem un laborator dedicat pentru teste precum temperaturi ridicate, aplatizare și infiltrare a apei.
