Aerial - Figura -8 Cablu de fibre (gyftc8f)

Introducerea produsului

Cablul prezintă un profil de secțiune transversală "Figura -8", care cuprinde trei componente distincte: corpul principal, gâtul suspensiei și armarea.

Corpul principal: miezul adoptă o structură centrală a tubului liber. Un tub liber aliniat drept, umplut cu fibre optice și compus de umplere tixotropă, servește ca miez de fibră optică.

Straturi de întărire:

O bandă din fibră de sticlă este înfășurată longitudinal în jurul miezului ca o întărire secundară.

O teacă exterioară PE este extrudată peste banda din fibră de sticlă pentru protecție mecanică și de mediu.

Gâtul de suspensie **: O tijă de armare nemetalică de înaltă rezistență (FRP, plastic armat cu fibre) este co-co-co-co-pusă pe verticală cu corpul principal. Această tijă FRP acționează ca componentă principală de încărcare, permițând ca cablul să fie autoportant pentru instalații aeriene.

1- Membru de forță

2- Web

3- fibră optică

4- compus de umplere a tubului

5- tub liber

6- Armare auxiliară

7- teacă exterioară

8- teacă exterioară

Caracteristici

Poate împrumuta un drum de stâlp de putere și poate îndepărta instalarea șuviței de oțel. În comparație cu cablul tradițional de fibre optice care nu susțin sinele, costul cuprinzător poate fi redus cu mai mult de 50%

Toată structura medie nemetală, pentru a preveni eroziunea electrică puternică și intruziunea fulgerului pentru mediu natural, performanțe ridicate de siguranță

Suportă auto-susținerea suprapunerii de la o distanță de fișier de 100 m, cu o eficiență mare a construcției

Dimensiune mică a structurii, greutate ușoară, construcție convenabilă

Caracteristici tehnice (GYFXTC8F)

Număr de fibre

Min.Bend RADIUS (MM)

Diametrul cablului

(mm)

Greutatea cablului

(Kg/km)

Rezistență la tracțiune

Pe termen lung/scurt (n)

Zdrobi

Pe termen lung/scurt

(N/100mm)

În timpul instalării

După instalare

2~12

25D

12.5D

6.7×13.9

300/1000

Performanță de transmisie a fibrelor

Fibră optică cablată

(db/km)

62.5um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Atenuarea maximă

3.5/1.5

0.36/0.22

0.22/0.26

Valoare tipică

3.0/1.0

0.35/0.21

0.21/0.24

Note

1.D este axa scurtă a cablului;
2. Parametrii de mai sus sunt o valoare tipică;
3. Specificația de cablu poate fi proiectată în funcție de cerințele clientului.

Caracteristică de mediu

• Transport/Temperatură de stocare: -40 grad la gradul +70

Aplicații

• Zonele rurale, zonele muntoase, suburbiile și alte zone în care resursele de depunere sunt rare

Ambalaj și tambur

• lungime standard: 2, 000 m; Alte lungimi sunt de asemenea disponibile.
• Cablurile sunt ambalate în tobe din lemn, se pot baza și pe cerințele clienților.

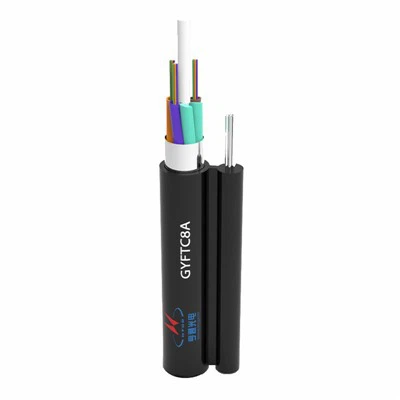

Gyftc8f

Cablul optic prezintă o cifră -8 profil în secțiune transversală și cuprinde trei componente distincte: corpul principal, secțiunea de mesagerie și membrul de armare.

Nucleul de cablu din corpul principal adoptă o structură cu tub liber. Centrate în jurul unui membru de rezistență non-metalic (FRP), mai multe tuburi PBT sunt blocați concentric. Fiecare tub conține fibre optice cufundate în gel pentru protecție. Întregul ansamblu de miez este încapsulat cu compus de blocare a apei și acoperit cu o geacă exterioară PE (polietilenă).

În special, un membru de armare din sârmă de oțel de înaltă rezistență rulează vertical paralel cu corpul principal din secțiunea Messenger. Acest proiect cu două componente oferă suport mecanic pentru instalarea aeriană, permițând cablului să mențină integritatea structurală în timp ce este suspendată între poli sau turnuri. Cablul folosește o construcție all-dielectrică (design complet non-metallic), oferind imunitate inerentă la interferența liniei electrice și la creșterea suporturilor induse de fulgere. Această proiectare dielectrică asigură performanțe fiabile în coridoarele de înaltă tensiune (până la 500kV linii de transmisie) și medii predispuse la fulgere, menținând integritatea semnalului până la rezistență superioară a EMI.

1- Membru de forță

2- Web

3- tub liber

4- Membru de forță

5- tijă de umplere

6- compus de umplere a tubului

7- fibră optică

8- Compus de umplere a cablurilor

9- teacă exterioară

10- teacă exterioară

Caracteristici

Toată structura medie nemetală, pentru a preveni eroziunea electrică puternică și intruziunea fulgerului pentru mediu natural, performanțe ridicate de siguranță

Suportă auto-susținerea suprapunerii de la o distanță de fișier de 100 m, cu o eficiență mare a construcției

Structura răsucită cu strat set, structura miezului de cablu este mai stabilă, cu o performanță mai bună la temperatură ridicată și scăzută

Caracteristici tehnice (gyftc8f)

Număr de fibre	Min.Bend RADIUS (MM)		Diametrul cablului (mm)	Greutatea cablului (Kg/km)	Rezistență la tracțiune Pe termen lung/scurt (n)	Zdrobi Pe termen lung/scurt (N/100mm)
Număr de fibre	În timpul instalării	După instalare	Diametrul cablului (mm)	Greutatea cablului (Kg/km)	Rezistență la tracțiune Pe termen lung/scurt (n)	Zdrobi Pe termen lung/scurt (N/100mm)
2~36	25D	12.5D	9.6×16.8	126	600/1500	300/1000
38~72	25D	12.5D	10.8×18	150	600/1500	300/1000

Performanță de transmisie a fibrelor

Fibră optică cablată

(db/km)

62.5um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Atenuarea maximă

3.5/1.5

0.36/0.22

0.22/0.26

Valoare tipică

3.0/1.0

0.35/0.21

0.21/0.24

Note

1.D este axa scurtă a cablului;
2. Parametrii de mai sus sunt o valoare tipică;
3. Specificația de cablu poate fi proiectată în funcție de cerințele clientului.

Caracteristică de mediu

• Transport/Temperatură de stocare: -40 grad la gradul +70

Aplicații

• Zonele rurale, zonele muntoase, suburbiile și alte zone în care resursele de depunere sunt rare

Ambalaj și tambur

• lungime standard: 2, 000 m; Alte lungimi sunt de asemenea disponibile.
• Cablurile sunt ambalate în tobe din lemn, se pot baza și pe cerințele clienților.

Serviciu

Avantaje tehnice

Hengtong se mândrește cu o tehnologie avansată și o echipă extrem de profesionistă, dedicată furnizării de produse și soluții de cablu optic de cea mai bună calitate. Ne implicăm continuu în cercetare, dezvoltare și inovație pentru a răspunde nevoilor diverse ale clienților noștri.

Asigurarea calității

Hengtong implementează măsuri stricte de control al calității pe parcursul procesului de producție pentru a se asigura că produsele noastre îndeplinesc standardele internaționale și cerințele clienților. Acest angajament față de calitate ne permite să oferim produse fiabile și servicii excepționale clienților noștri.

Servicii personalizate

Hengtong oferă produse și soluții personalizate de cablu optic personalizate, adaptate pentru a răspunde nevoilor și cerințelor specifice ale clienților noștri. Procesele noastre de proiectare și producție sunt determinate de cerințele clienților, asigurându -se că produsele noastre se aliniază perfect cu nevoile fiecărui proiect.

Transport

Producătorii de cablu de fibră optică utilizează de obicei ambalaje profesionale pentru a -și proteja produsele în timpul transportului, prevenind deteriorarea sau impactul. Aceasta poate implica utilizarea de materiale și tehnici de ambalare specializate, cum ar fi spuma, cutii armate și cutii de lemn, pentru a se asigura că cablurile cu fibră optică nu sunt comprimate, deteriorate sau afectate în timpul expedierii.

Colaborăm cu o serie de parteneri logistici de renume internațional pentru a ne asigura că produsele noastre sunt livrate clienților în siguranță și punctual.

Partener

FAQ

Î: Care sunt avantajele figurii -8 cablu optic?

R: Caracteristicile „Figura 8 Cablu” sunt: șuvița de sârmă de oțel are o rezistență la tracțiune extrem de mare, ceea ce este convenabil pentru auto-susținerea depunerii aeriene și reduce costurile de instalare.

Î: Cum vă asigurați că performanța figurii -8 cablul de fibre este fiabilă?

R: Avem un laborator dedicat pentru teste precum temperaturi ridicate, aplatizare și infiltrare a apei.

Î: Pot avea informațiile companiei sau logo -ul meu tipărit pe cablul fibrei aeriene?

R: Da. La cerere, putem imprima logo -uri sau informații despre companie pe cabluri cu fibră optică.
