Întrebări frecvente despre cablul optic
Ghid complet pentru tehnologia cablurilor cu fibră optică
Înțelegerea tehnologiei cablurilor optice este fundamentală pentru profesioniștii în telecomunicații, inginerii de rețea și orice persoană implicată în implementarea infrastructurii de fibră optică. Acest ghid cuprinzător de întrebări frecvente abordează întrebări frecvente despre tipurile de cabluri optice, principiile de proiectare, procesele de fabricație și aplicații.
Înțelegerea elementelor de bază ale cablurilor optice
Care este diferența fundamentală dintre fibra optică și cablul optic?
Fibra optică este mediul de transmisie a sticlei în sine, constând dintr-un miez, un strat de acoperire și un strat protector. Un cablu optic, totuși, este un ansamblu de protecție complet care găzduiește una sau mai multe fibre optice împreună cu elemente de rezistență, tuburi tampon, materiale de blocare a apei-și învelișuri exterioare. Structura cablului protejează fibrele de pericolele de mediu, stresul mecanic, umiditatea și temperaturile extreme în timpul instalării și funcționării. Designul adecvat al cablului asigură că fibrele din structura cablului optic rămân protejate și își mențin performanța optică pe toată durata de viață.
Care sunt principalele componente structurale ale unui cablu optic?
Un cablu optic tipic cuprinde mai multe elemente esențiale care lucrează împreună. Miezul conține fibre optice, fie tamponate individual, fie grupate în tuburi libere sau panglici. Elementele de rezistență asigură rezistența la tracțiune și pot include fire de aramidă, tije din fibră de sticlă sau fire de oțel poziționate central sau elicoidal. Elementele de blocare-apă previn pătrunderea umezelii folosind geluri sau materiale superabsorbante. Tuburile tampon sau acoperirile tampon strânse protejează fibrele individuale. Elementul central sau învelișul miezului oferă suport structural, în timp ce mantaua exterioară protejează totul de deteriorarea mediului. Fiecare componentă este proiectată pentru a funcționa armonios în cadrul designului general al cablului optic.
Cum diferă modelele de cabluri strânse și-tamponate?
Cablurile cu tuburi libere conțin fibre în tuburi supradimensionate (de obicei, 2-3 mm diametru) umplute cu compus de blocare a apei-, permițând fibrelor să se miște liber și să rămână izolate de solicitările externe. Acest design excelează în mediile exterioare și în aplicațiile la distanță lungă-. Cablurile strânse-bufferizate aplică un strat de protecție gros (900 μm) direct pe fiecare fibră, creând o unitate individuală de fibră mai robustă, potrivită pentru medii interioare, curse mai scurte și aplicații intensive de terminare. Alegerea dintre aceste structuri de cabluri optice depinde de mediul de instalare, cerințele de distanță și considerentele de manipulare în timpul instalării și întreținerii.
Ce determină numărul de fibre în modelele de cabluri optice?

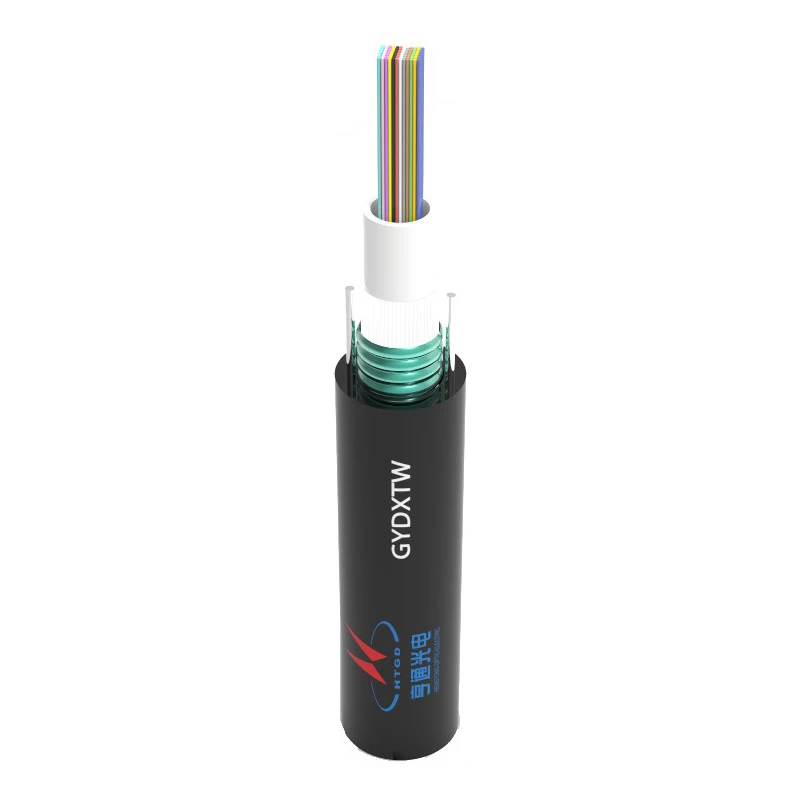

Selecția numărului de fibre depinde de cerințele actuale de lățime de bandă, nevoile viitoare de extindere și specificul aplicației. Numărările comune variază de la 2 la 864 fibre sau mai mult în modelele cu densitate mare-. Cablurile de interior conțin de obicei 2-144 de fibre, în timp ce cablurile de exterior pot găzdui 12-288 de fibre în configurații standard. Cablurile cu un număr mare de fibre care depășesc 432 de fibre utilizează structuri tip panglică pentru a maximiza densitatea. Designul cablului optic trebuie să se adapteze numărului de fibre specificat, menținând în același timp diametrul, greutatea și caracteristicile de instalare acceptabile ale cablului. Planificatorii de rețea furnizează de obicei 30-50% fibre suplimentare dincolo de nevoile imediate pentru creșterea viitoare.
Tipuri de cabluri optice pentru interior
Ce sunt cablurile de distribuție și unde sunt folosite?

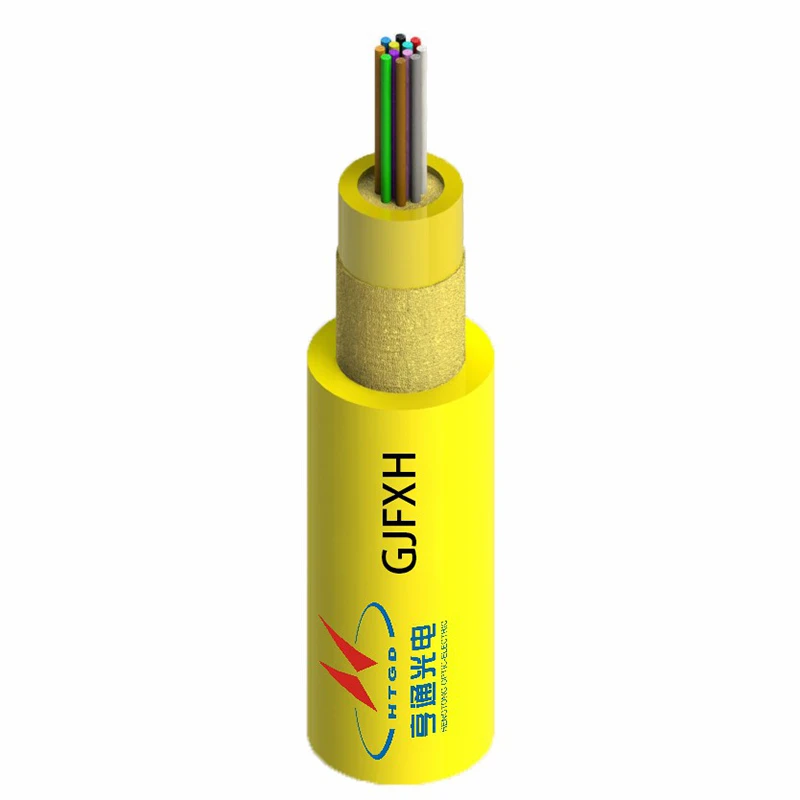

Cablurile de distribuție sunt prevăzute cu fibre strânse-bufferizate, concepute pentru rutarea în interior în clădiri, centre de date și campusuri. Aceste cabluri conțin în mod obișnuit 4-144 de fibre cu tampoane etanșe de 900 μm, elemente de rezistență a firului de aramid și mantale ignifuge-evaluate pentru spații plenum, coloane sau spații de uz general. Bufferingul robust al fibrei permite terminarea directă a conectorului fără incinte de îmbinare. Cablurile de distribuție se descurcă bine în spațiile înguste, suportă manipularea frecventă în timpul instalării și respectă cerințele codului de construcție. Ele reprezintă tipul de cablu optic pentru sistemele de cablare structurată și infrastructura de rețea a localului.
Ce face cablurile de rupere unice?
Cablurile de rupere conțin mai multe fibre strânse-bufferizate, fiecare cu sub-mantașa sa individuală, toate împachetate într-o manta exterioară. Această construcție permite fibrelor individuale să se spargă și să se direcționeze separat către diferite locații, fără a necesita un punct de îmbinare. Design-urile breakout simplifică instalațiile în sălile de echipamente și centrele de date unde fibrele individuale se termină la diferite panouri sau dispozitive. Compartimentul-pentru această flexibilitate este un diametru total mai mare al cablului și un cost mai mare în comparație cu cablurile de distribuție. Ansamblurile de cabluri optice breakout funcționează deosebit de bine pentru interconexiuni mai scurte care necesită flexibilitate în rutarea fibrelor.
Ce sunt cablurile cu rating-plenum și de ce sunt necesare?
Cablurile clasificate Plenum-utiliză materiale speciale cu-fum-ignifuge, care îndeplinesc standarde stricte de siguranță la incendiu pentru instalarea în spații de-manipulare a aerului. Aceste cabluri trebuie să treacă prin teste riguroase conform UL 910 sau NFPA 262, care demonstrează răspândirea limitată a flăcării și generarea redusă de fum. Materialele mantalei includ de obicei fluoropolimeri (FEP, PVDF) sau compuși special formulați cu emisii reduse de fum. Codurile de construcții impun evaluări plenum pentru cablurile instalate în spații utilizate pentru circulația aerului din mediu. Deși este mai scump decât alternativele-concentrate, cablul optic plenum oferă protecție de siguranță esențială în clădirile ocupate, reducând la minimum pericolele de fum toxic în timpul incendiilor.
Soiuri de cabluri optice în aer liber
Care sunt caracteristicile cablurilor optice cu îngropare directă?
Cablurile de îngropare directă au o construcție robustă proiectată pentru instalare subterană fără protecție a conductelor. Aceste cabluri încorporează mai multe straturi de protecție, inclusiv tuburi libere umplute cu gel-, armătură din oțel ondulat sau aluminiu, mantale de polietilenă pentru sarcini grele-și adesea compuși de inundare în întreaga structură. Armura protejează împotriva daunelor rozătoarelor, mișcării solului și accidentelor de săpat. Barierele îmbunătățite împotriva umezelii împiedică pătrunderea apei de-a lungul deceniilor de expunere subterană. Proiectele de cabluri optice de îngropare directă trebuie să reziste la presiunea solului, ciclurile de îngheț-dezgheț și potențialele impacturi mecanice, menținând în același timp integritatea fibrei. Aceste cabluri reprezintă cea mai robustă construcție de cablu optic pentru exterior.
Cum diferă cablurile optice aeriene de alte tipuri de exterior?
Cablurile aeriene concepute pentru instalarea pe stâlp-au o construcție ușoară echilibrată cu o rezistență adecvată pentru cerințele de deschidere. Designurile cu auto-susținere încorporează elemente dielectrice-de înaltă rezistență (aramidă sau fibră de sticlă), în timp ce cablurile aeriene cu legături folosesc o construcție mai ușoară, deoarece firele de mesagerie oferă suport. Modelele din figura-8 combină cablul optic cu un fir de mesagerie integrat. Jachetele rezistente la UV-protejează împotriva degradarii razelor solare. Cablul optic aerian trebuie să reziste la încărcarea vântului, la acumularea de gheață, la temperaturi extreme de la -40 de grade la +70 grade și la potențialele supratensiuni induse de fulgere. Considerațiile de proiectare includ calculele tensiunii de înclinare, lungimea maximă a deschiderii și compatibilitatea hardware-ului atașamentului.
Ce face ca cablurile de conducte să fie optimizate pentru instalarea conductelor?
Cablurile de conducte sunt prevăzute cu mantale exterioare netede, dure, cu coeficienți de frecare scăzuti pentru a facilita tragerea prin sistemele de conducte. Construcția relativ compactă, rotundă, reduce tensiunea de tragere și permite distanțe mai mari de tragere. Aceste cabluri folosesc modele umplute cu gel-sau uscate, cu protecție adecvată împotriva apei-. Jachetele din polietilenă cu densitate medie-oferă durabilitate excelentă și rezistență la abraziune în timpul instalării. Cablurile optice pentru conducte echilibrează diametrul cablului (minimizând umplerea conductei) cu niveluri de protecție adecvate. Instalarea corectă include pre-ungerea, monitorizarea tensiunii în timpul tragerii și respectarea specificațiilor privind tensiunea maximă de tragere pentru a preveni deteriorarea fibrelor.

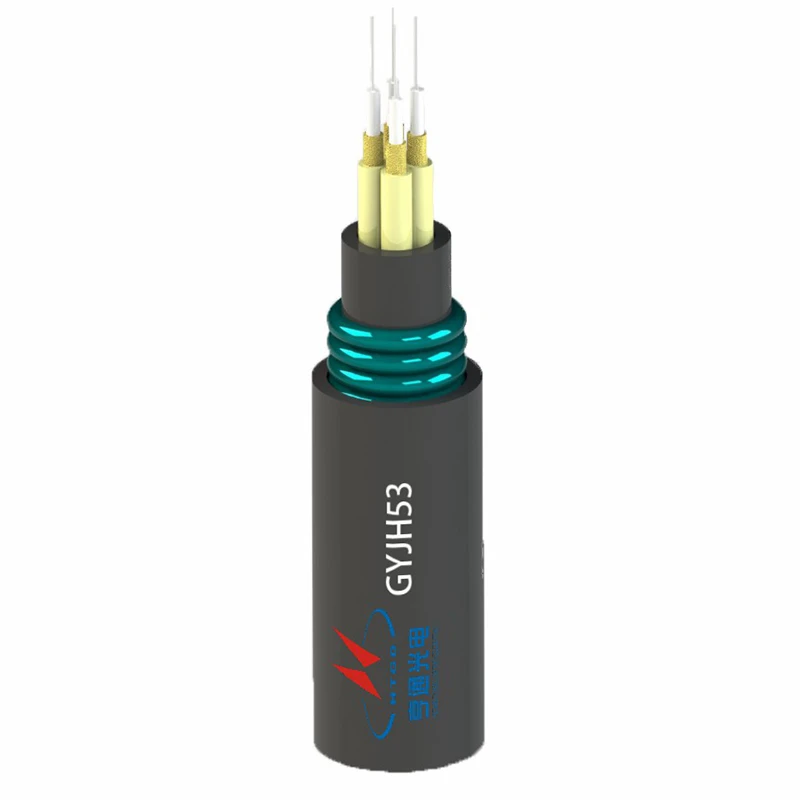

Ce sunt cablurile optice blindate și când sunt necesare?
Cablurile blindate încorporează straturi de protecție metalice-de obicei bandă de oțel ondulată, armătură de aluminiu interblocată sau armătură de sârmă de oțel-înconjoară miezul cablului. Această construcție oferă o protecție mecanică superioară împotriva forțelor de strivire, a daunelor prin impact și a atacurilor rozătoarelor. Tipurile de cabluri optice blindate servesc aplicații, inclusiv îngropare directă în condiții dificile de sol, instalații industriale cu mașini grele, zone cu populații mari de rozătoare și locații predispuse la vandalism. Armura adaugă greutate, reduce flexibilitatea și crește costurile, dar oferă o protecție mecanică de neegalat. Instalarea necesită considerații speciale de împământare pentru componentele metalice în aplicațiile de telecomunicații.
Comparația cablurilor optice în aer liber
| Tip cablu | Utilizare primară | Caracteristici cheie de protecție | Considerații de instalare |
|---|---|---|---|
| Înmormântarea directă | Subteran fără conducte | Armură din oțel/aluminiu, jachete grele- | Necesită echipament de șanțuri |
| aerian | Instalații montate pe stâlp{0} | Jachete rezistente la UV-, elemente de rezistență | Necesită acces la stâlp, calcule de sag |
| Conductă | Sisteme de conducte | Jachete netede, blocaj-de apă | Necesită echipament de tragere, lubrifiere |
| Blindat | Medii cu-risc ridicat | Straturi de armuri metalice | Necesită împământare, manipulare specială |
Aplicații specializate pentru cabluri optice
Ce definește designul cablului optic ADSS?
Toate cablurile-dielectrice cu auto-susținere nu conțin componente metalice, utilizând fire de-aramidă de înaltă rezistență pentru a obține cote de întindere de la 10 kN la 30 kN pentru deschideri aeriene fără suport de mesager. Construcția complet dielectrică elimină cerințele de împământare electrică și permite instalarea pe structuri de transmisie de-înaltă tensiune. Proiectarea cablului optic ADSS implică o inginerie complexă, luând în considerare lungimea deschiderii, distanța dintre conductori, încărcarea vântului/gheață, vibrațiile eoliene și stresul electric în medii de-înaltă tensiune. Jachetele specializate rezistă la urmărirea electrică. Aceste cabluri servesc utilităților și altor aplicații care necesită deschideri aeriene lungi în apropierea conductorilor sub tensiune, unde cablurile metalice convenționale creează pericole pentru siguranță.
Cum servește cablul optic OPGW pentru două scopuri?
Cablurile optice de împământare funcționează simultan ca fire aeriene de împământare pentru protecția împotriva trăsnetului și căile de comunicație. Construcția are un tub central din oțel inoxidabil care protejează fibrele optice, înconjurat de fire de oțel placat cu aluminiu-sau aliaj de aluminiu care asigură rezistență mecanică și conductivitate electrică. Cablul optic OPGW trebuie să îndeplinească atât specificațiile de performanță în telecomunicații, cât și cerințele electrice/mecanice pentru funcționarea firului de împământare. Aplicațiile se concentrează pe rețelele de utilități electrice în care există deja turnuri de transmisie, eliminând infrastructura de comunicații separată. Designul echilibrează protecția fibrelor, eficiența împământării electrice, rezistența mecanică și rezistența la supratensiune la fulger.
Care sunt cerințele unice pentru cablurile optice submarine?
Cablurile submarine se confruntă cu provocări extraordinare de mediu care necesită proiecte specializate. Cablurile de apă adâncă-utiliză o construcție ușoară cu elemente de rezistență din sârmă de oțel, conductori de putere din cupru pentru alimentarea cu repetoare și straturi multiple de polimer care asigură rezistență la presiune și blochează apa. Secțiunile-de apropiere de țărm necesită o construcție grea dublu-blindată care să protejeze împotriva ancorelor, a uneltelor de pescuit și a condițiilor din zona de surf. Proiectele de cabluri optice submarine abordează presiunea hidrostatică care depășește 800 de bari, abraziunea cauzată de mișcarea fundului mării, protecția găurii marine și generarea de hidrogen pe o durată de viață de mai multe-decenii. Fabricarea include testarea presiunii, teste mecanice extinse și verificarea etanșării ermetice înainte de implementare.
Ce sunt cablurile optice tactice?
Cablurile tactice servesc aplicațiilor militare, de răspuns în caz de urgență și de rețea temporară care necesită o instalare și recuperare rapidă. Aceste modele de cabluri optice specializate subliniază flexibilitatea extremă, raportul mare rezistență-la-greutate și rezistența la abuzuri repetate de manipulare. În mod obișnuit, construcția include fibre strânse-tamponizate robuste, armături cu aramid-de înaltă rezistență și compuși de jachetă ultra-flexibili care mențin performanța la -50 de grade . Cablurile tactice se înfășoară pe bobine pentru o desfășurare rapidă, suportă traficul de vehicule și supraviețuiesc în condiții dure de câmp. Variantele specializate includ cabluri cu cabluri de tragere integrate, design optimizat-de recuperare și performanță de mediu conform specificațiilor militare pentru scenarii operaționale solicitante.
Procese de fabricare a cablurilor optice
Cum sunt fabricate structurile de tuburi libere în producția de cabluri optice?
Procesele de extrudare cu tuburi libere aplică polipropilenă modificată sau alte materiale polimerice în jurul grupurilor de fibre folosind echipamente de extrudare specializate. Fibrele trec prin matrița tubului cu tensiune controlată și lungime în exces (de obicei 0,3-0,6%) pentru a asigura slăbirea în tubul finit. Diametrul tubului controlează cu precizie pentru a se adapta numărului specificat de fibre, menținând în același timp cerințele privind raza de îndoire minimă. După extrudare și răcire, tuburile trec prin stațiile de umplere aplicând gel de blocare a apei. Monitorizarea calității include măsurarea diametrului tubului, verificarea poziționării fibrelor și validarea lungimii în exces. Mai multe tuburi pot fi pliate în jurul unui element central în timpul operațiunilor ulterioare de asamblare a cablurilor optice.
Ce se întâmplă în timpul procesului de înșurubare a cablului?
Toronarea cablului combină mai multe tuburi tampon, elemente de rezistență și tije de umplere în jurul unui element central, utilizând echipamente planetare. Procesul aplică o tensiune controlată fiecărui element în timp ce se rotește capul de eșuare pentru a crea modele elicoidale. Parametrii de înșurubare, inclusiv lungimea, direcția și tensiunea, afectează flexibilitatea cablului, distribuția rezistenței și stabilitatea dimensională. Unele modele încorporează straturi contra-helicoidale pentru un echilibru îmbunătățit. Miezul plin poate primi benzi de ambalare, materiale care blochează apă-sau aplicații de liant înainte de îmbrăcare. Controlul precis pe tot parcursul toronării asigură că cablul optic finit îndeplinește specificațiile pentru diametru, flexibilitate și performanță mecanică.
Cum se aplică și se testează mantale pentru cabluri optice?
Extrudarea jacket-ului aplică stratul de protecție final folosind matrițe transversale care centrează miezul cablului în fluxul de polimer extrudat. Compușii de polietilenă sunt cei mai des întâlniți, cu formulări selectate pentru cerințe specifice de mediu. Procesul de extrudare controlează grosimea mantalei, concentricitatea și calitatea suprafeței, menținând în același timp coordonarea vitezei liniei cu procesele din amonte. După extrudare, jachetele se răcesc în jgheaburi de apă înainte de inspecția dimensională finală. Testarea calității include măsurarea grosimii în unghiuri multiple, verificarea excentricității, testarea cu scântei pentru integritatea mantalei și evaluarea calității suprafeței. Codarea tipăririi se aplică în timpul sau după îmbrăcăminte pentru a oferi o identificare permanentă a cablului optic.
Pregătirea și testarea fibrelor
Extrudarea tubului tampon sau tamponarea strânsă
Toronarea cablului și asamblarea miezului
Extrudarea jacketului și întărire
Testarea finală și certificarea
Considerații de instalare și performanță
Care sunt tensiunile maxime de tragere pentru diferite tipuri de cabluri optice?
Tensiunea maximă de tragere variază semnificativ în funcție de construcția cablului optic și de designul elementului de rezistență. Cablurile de distribuție interioare permit de obicei 100-200 N per fibră, în timp ce cablurile exterioare cu elemente de rezistență robuste pot suporta 2.000-6.000 N. Cablurile blindate permit adesea tensiuni mai mari de 3.000-8.000 N. Practica critică de instalare menține tensiunea de tragere sub 80% din marjele de siguranță maxime. Echipamentul de monitorizare a tensiunii trebuie utilizat pentru trageri lungi sau complexe. Forța de tragere excesivă poate cauza încordarea fibrei, alungirea elementului de rezistență sau deteriorarea mantalei. Procedurile de instalare adecvate, inclusiv pre-ungerea, punctele intermediare de tragere și configurațiile în formă de opt ajută la controlul nivelurilor de tensiune.
Cum afectează temperatura performanța cablului optic?
Variațiile de temperatură creează efecte multiple în sistemele de cabluri optice. Expansiunea termică și contracția componentelor cablurilor generează forțe care pot tensiona fibrele dacă lungimea în exces a fibrei este inadecvată. Temperaturile scăzute reduc flexibilitatea jachetei și pot cauza îngroșarea gelului în modelele umplute cu gel-. Temperaturile ridicate accelerează îmbătrânirea materialelor polimerice și pot afecta atenuarea fibrelor. Designul adecvat al cablului încorporează suficientă lungime a fibrei în exces (de obicei 0,3-0,6%) pentru a se adapta contracției termice fără solicitarea fibrei. Practicile de instalare trebuie să țină cont de temperatura la instalare față de intervalul de temperatură de funcționare. Specificația cablului optic definește limitele de temperatură de funcționare, de obicei -40 de grade până la +70 grade pentru cablurile de exterior.
Ce factori determină specificațiile razei de îndoire a cablului optic?
Limitele minime ale razei de îndoire previn deteriorarea fibrelor din cauza îndoirii excesive. În timpul instalării (sub tensiune), cablurile necesită de obicei raze de curbură de 15-20 de ori diametrul cablului. După instalare (fără tensiune), aceasta se reduce la 10-15 ori diametrul pentru majoritatea modelelor. Specificațiile pentru raza de curbură mai strânsă necesită modele speciale de fibre (fibre G.657-insensibile la curbură) sau construcții de cabluri cu protecție sporită. Îndoirea dincolo de specificații cauzează o atenuare crescută, o potențială rupere a fibrei și o degradare a fiabilității pe termen lung. Proiectarea instalației trebuie să se adapteze la razele de curbură specificate la toate tranzițiile de rutare, carcasele de îmbinare și punctele de terminare. Manipularea corectă a cablului optic în timpul instalării păstrează integritatea fibrei și asigură performanță pe termen lung.
Cum este testat cablul optic pentru asigurarea calității?
Testarea cuprinzătoare validează performanța cablului optic înainte de implementare. Testarea optică include măsurarea atenuării la lungimi de undă operaționale, verificarea pierderii optice de retur și caracterizarea PMD pentru aplicații pe distanțe lungi-. Testarea mecanică evaluează rezistența la tracțiune, rezistența la strivire, rezistența la impact și performanța la îndoire. Testarea de mediu supune probele la cicluri de temperatură, rezistență la umiditate și simulări de îmbătrânire. În timpul producției, testarea în linie monitorizează parametrii dimensionali, în timp ce cablul finit este supus unui test de testare aplicând o tensiune controlată pentru a verifica integritatea elementului de rezistență. Testarea OTDR pe cablurile finalizate identifică orice rupere a fibrei sau pierderi excesive de îmbinare, asigurând că fiecare bobină de cablu optic îndeplinește specificațiile.
