Înțelegerea producției de cabluri cu fibră optică
De la teorie la producție
Lumea telecomunicațiilor moderne se bazează foarte mult pe fabricarea de cabluri de fibră optică, un proces sofisticat care transformă materiile prime în coloana vertebrală a conectivității globale.

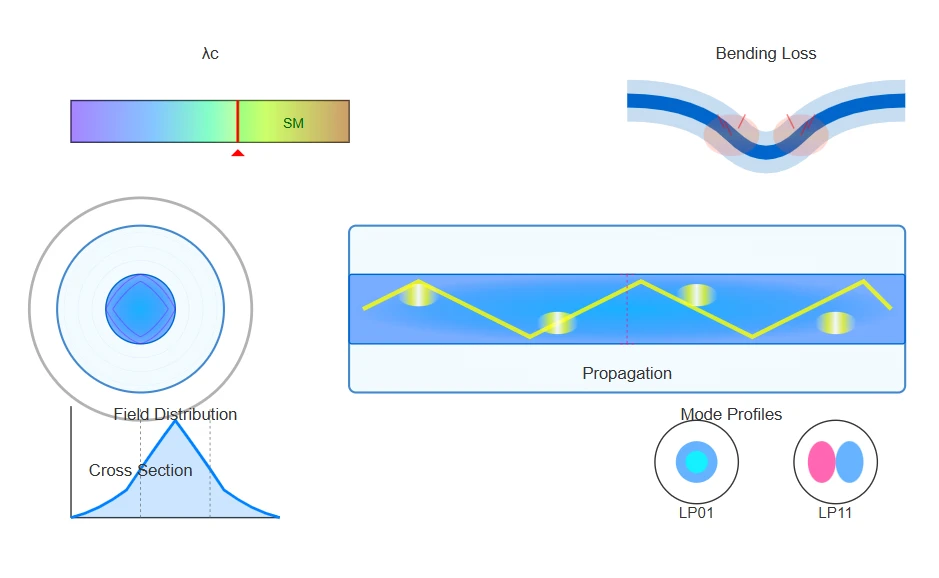

Principiile fundamentale aleGhid de undă optic
În centrul producției de cabluri cu fibră optică se află înțelegerea modului în care se propagă luminaGhiduri de undă optice. Distribuția câmpului electromagnetic și caracteristicile modale în cadrul ghidurilor de undă cu fibre determină proprietățile de transmisie fundamentale ale fiecărui cablu de fibră optică. Fibre de mod unice -, care acceptă un singur mod de propagare, prezintă lungimi de undă specifice de întrerupere care trebuie controlate cu atenție în timpul producției de cablu cu fibră optică.
Aceste caracteristici de întrerupere se pot schimba după cabluri, ceea ce face esențială pentru producători să țină cont de tensiunile mecanice și efectele de îndoire în timpul fazei de proiectare a cablurilor cu fibră optică pentru a asigura performanțe optime în produsul final.
Fenomenuldispersie cromaticăÎn mod unic - fibre reprezintă o considerație critică în fabricarea cablurilor cu fibră optică. Această lungime de undă - caracteristică de propagare dependentă determină diferite componente spectrale ale semnalelor optice pentru a călători la viteze variate, limitând potențial distanțele de transmisie și ratele de date în sistemele de cablu din fibră optică.
Tehnicile moderne de fabricație încorporează strategii de compensare a dispersiei, inclusiv producerea dispersiei - compensarea fibrelor și controlul precis al profilurilor de index de refracție în timpulFabricarea preformei. Aceste abordări avansate în producția de cablu cu fibră optică se asigură că cablurile finite pot suporta transmisia de date de viteză ridicată - pe distanțe extinse, fără degradarea semnalului.
Reflecție internă totală
Principiul fundamental care permite propagarea luminii prin fibra optică
Caracteristicile modului
Căi de propagare diferite determină clasificarea fibrelor
DisperaEfecte RSION
Lungimea de undă - Propagarea dependentă are impact asupra integrității semnalului
Dispersia modului de polarizare (PMD)Prezintă o altă provocare care trebuie abordată prin tehnici avansate de fabricare a cablurilor cu fibră optică. Acest efect, cauzat de birefringența fibrelor, duce la întârzieri ale grupului diferențial între stările de polarizare ortogonală în cablul fibrei optice.
Procesele de fabricație includ acum tehnici de filare specializate în timpul desenului de fibre pentru a minimizaPMD, asigurarea performanței superioare a cablului de fibră optică în sisteme de transmisie de viteză -. Aceste inovații în producția de cablu cu fibră optică au devenit esențiale pentru îndeplinirea cerințelor stricte ale rețelelor de telecomunicații moderne.
Evoluția fibrelor de comunicare
Progresia standardelor de fibre optice de la G.652 la G.657 reflectă îmbunătățiri continue ale capacităților de fabricare a cablurilor de fibră optică.
G.652
Fibre de mod standard G.652 Standard -
- Implementat la nivel mondial ca standard pentru instalațiile de cablu cu fibră optică
- Mai multe subcategorii (A, B, C, D) disponibile pentru diferite aplicații de cablu cu fibră optică
- G.652D oferă o atenuare redusă a vârfului apei în sistemele de cablu cu fibră optică
- Mai josPMDValorile în variantele de cablu cu fibră optică mai nouă asigură performanțe mai bune
G.653 - G.655
G .653 - G.655 Fibre specializate
- G.653: dispersie - fibre deplasate pentru rețele de cablu cu fibră optică
- G.654: Cutoff - deplasat pentru utilizarea cablului de fibră optică submarină
- G.655: non - dispersie zero - Proiecte de cablu cu fibră optică deplasată
- Proprietăți personalizate pentru aplicații specifice de cablu cu fibră optică
G.657
G.657 Bend - fibre insensibile
- Menține performanța cablului cu fibră optică sub coturi strânse
- Permite instalații flexibile de cablu cu fibră optică FTTH
- Controlul precis al indicelui de refracție în fabricarea cablurilor cu fibră optică
- Designuri tranșate pentru o mai bună închisoare în cablul cu fibră optică
Introducerea G.657 Bend - Fibre insensibile marchează o etapă semnificativă în fabricarea cablurilor cu fibră optică. Aceste fibre mențin performanțe excelente chiar și în condiții de îndoire strânse, permițând scenarii de instalare mai flexibile în fibre - la - implementările -.
Fabricarea acestor fibre necesită un control precis al profilului indicelui de refracție, folosind deseori modele tranșate care limitează mai eficient modul optic decât profilurile convenționale de etapă -.
Tehnologiile de fabricație preformate
Depunere de vapori chimici modificați
Introducerea G.657 Bend - Fibre insensibile marchează o etapă semnificativă în fabricarea cablurilor cu fibră optică. Aceste fibre mențin performanțe excelente chiar și în condiții de îndoire strânse, permițând mai multe scenarii de instalare a cablurilor cu fibră optică mai flexibile în fibră - la - implementările -.
Fabricarea acestor componente ale cablurilor cu fibră optică necesită un control precis al profilului indicelui de refracție, folosind deseori modele tranșate care limitează mai eficient modul optic decât etapa convențională - profiluri de index utilizate în produsele tradiționale cu cablu cu fibră optică.
Vapor - Depunerea axială de fază
Procesele de depunere axială vapori -} (VAD) și depunerea de vapori externi (OVD) reprezintă abordări ridicate de fabricare a cablurilor cu fibră optică. Tehnologia VAD permite creșterea continuă a preformei prin depunerea axială a particulelor de funingine pentru producția de cablu de fibră optică, în timp ce OVD construiește straturi radial pe o tijă țintă rotativă.
Combinația de depunere de miez VAD cu aplicația de placare OVD s -a dovedit deosebit de eficientă pentru producerea fibrelor G.652D utilizate în cablul cu fibră optică cu caracteristici optice superioare.
Depunere de vapori chimici plasmatici
Depunerea de vapori chimici plasmatici (PCVD) și sistemul de tehnică chimică modificat în exterior (OMCTS) oferă abordări alternative în fabricarea de cabluri cu fibră optică.
Tehnologia OMCTS, dezvoltată special pentru crearea de straturi de placare a OVD în preformele de cablu cu fibră optică, oferă rate de depunere sporite și eficiență îmbunătățită a utilizării materialelor, contribuind la mai multe costuri - procese eficiente de producție a cablurilor cu fibră optică.
Procesul de fabricație preformat
Primul pas critic în crearea fibrelor optice de calitate -
Procesul MCVD
Procesul de depunere de vapori chimici modificați (MCVD) este una dintre cele mai avansate tehnici utilizate la fabricarea de cabluri cu fibră optică.
Prin introducerea precisă a vaporilor chimici într -un tub rotativ de silice, producătorii pot obține o depunere extrem de precisă a straturilor de sticlă cu dopanți controlați.
Această metodă asigură un control excelent al indicelui de refracție, care este esențial pentru optimizarea transmisiei luminii, minimizarea pierderii semnalului și îmbunătățirea performanței generale a fibrelor.
Pentru aplicațiile B2B, cum ar fi centrele de date, rețelele de coloană vertebrală 5G și sistemele de comunicații submarine, profilurile de index de refracție consistente garantează Long - Stabilitatea și compatibilitatea termenului cu sisteme optice cu capacitate ridicată -.
Tehnologia VAD
Tehnologia de depunere axială vapori (VAD) este o metodă de frunte pentru producerea preformelor de fibre optice. Spre deosebire de procesele de lot, VAD permite creșterea continuă a preformei, ceea ce îmbunătățește semnificativ eficiența și consistența în fabricarea cablurilor cu fibră optică.
În timpul procesului, particulele de silice sunt depuse direct pe o tijă de semințe într -o direcție axială, formând preforme mari - cu diametru cu structură uniformă și control precis al indicelui de refracție.
Pentru aplicațiile B2B -, cum ar fi transportatorii de telecomunicații, operatorii centrelor de date și furnizorii de cablu submarine - VAD Tehnologia asigură oferta stabilă, scalabilitatea și fiabilitatea ridicată cerută de rețelele optice globale.
Procesul OVD OVD
Depunerea de vapori externi (OVD) este una dintre cele mai utilizate tehnici pe scară largă în fabricarea cablurilor cu fibră optică.
În acest proces, particulele fine de silice sunt depuse în straturi radiale pe o tijă ceramică rotativă. După depunere, preforma poroasă este consolidată la temperaturi ridicate pentru a crea o structură densă de sticlă cu un control precis al indicelui de refracție.
Pentru cumpărătorii B2B, cum ar fi operatorii de telecomunicații, furnizorii de centre de date și integratorii de sistem, OVD asigură scalabilitatea, atenuarea scăzută și performanțele optice fiabile - calități care sunt critice în următoarea fabrică de cablu de fibră optică -.
Metoda PCVD
Depunerea de vapori chimici plasmatici (PCVD) este o tehnică avansată în fabricarea cablurilor cu fibră optică care folosește microunde - plasmă generată pentru a depune straturi de sticlă în interiorul unui tub de silice.
În comparație cu alte metode de fabricare a preformei, PCVD oferă o precizie excepțională în controlul indicelui de refracție, permițând ajustări fine ale dopanților, cum ar fi germanium sau fluor în timpul reacției plasmatice.
Pentru aplicațiile B2B, cum ar fi comunicarea aerospațială, sistemele de senzori și rețelele de coloană vertebrală metropolitană, PCVD oferă fibre cu performanțe superioare, reproductibilitate și stabilitate pe termen lung -.
Procese de desen și acoperire de fibre
Transformarea preformelor în cabluri cu fibră optică are loc în timpul procesului de desen, unde controlul precis al temperaturii, tensiunii și vitezei de desen determină proprietățile finale ale fibrei. Preforma este încălzită într -un cuptor de desen până la aproximativ 2000 de grade, creând o regiune de gât în care sticla curge și se reduce la diametrul fibrei țintă de 125 de micrometri.
Aplicarea acoperirilor de protecție imediat după răcire reprezintă un alt aspect crucial al producției de cabluri cu fibră optică. Stratul dual - UV {- Acoperirile cu acrilat vindecabile sunt de obicei aplicate folosind matrițe de acoperire sub presiune pentru a încapsula fibra înainte de a fi expusă la contaminarea externă.
Acoperirea primară absoarbe stresul mecanic și pernele microbenderii, în timp ce stratul secundar oferă rezistență la abraziune și protecție lungă - pe termen. Menținerea concentricității precise a acestor acoperiri este esențială pentru asigurarea splicing -ului fiabil, conectării și pierderilor scăzute de inserție în implementări mari de scară -.
Instalațiile avansate de fabricare a cablurilor optice cu fibră optică angajează sisteme de monitorizare a diametrului bazate pe laser - și închidere a buclei închise -} pentru a menține toleranțele dimensionale la ± 0,5 micrometre. Acest control strâns este vital pentru compatibilitatea cu conectorii standard și echipamentele de splicing de fuziune.
Orice abatere dincolo de toleranță poate crește pierderea de splice, poate reduce eficiența conectorului și poate compromite integritatea semnalului în rețelele lungi -. Sistemele de control automate ajustează instantaneu viteza de desen sau condițiile cuptorului pentru a menține fiabilitatea ridicată a procesului, ceea ce face ca acesta să fie unul dintre reperele liniilor de producție moderne.
PentruPMDReducere, producătorii de cablu cu fibră optică implementează filarea controlată a fibrelor în timpul procesului de desen. Această tehnică introduce o răsucire reglementată cu atenție de -a lungul axei fibrelor, medierea eficientă a birefringenței reziduale cauzate de asimetriile structurale.
Reducerea PMD este esențială în bit - {- sisteme de viteză (10 GB/s și mai sus) și tehnologii de transmisie coerente, unde efectele de polarizare limitează direct distanța de transmisie și lățimea de bandă. Prin integrarea controlului de filare în turnurile de desen, producătorii se asigură că fibrele respectă standardele internaționale de PMD pentru următoarele - rețele de telecomunicații de generare.
Procesul de răcire în urma desenului în fabricarea cablurilor cu fibră optică necesită o gestionare atentă pentru a preveni tensiunile reziduale care ar putea afecta rezistența fibrelor și proprietățile optice. Sistemele de răcire a gazelor cu heliu sunt utilizate pe scară largă datorită conductivității termice ridicate și a capacității lor de a furniza o stingere rapidă și uniformă, fără a introduce contaminanți.
Răcirea corectă îmbunătățește fiabilitatea mecanică, reduce formarea fisurii micro - și îmbunătățește rezistența la oboseală pe parcursul a zeci de ani de viață de serviciu. În aplicațiile de performanță -}, cum ar fi cablurile submarine sau interconectările centrelor de date, protocoalele de răcire optimizate sunt cruciale pentru a realiza ultra - pierderi mici și de lungă durată -.
Etapele procesului de tragere a fibrelor
Încărcare preformată
Preforma este încărcată cu atenție în turnul de desen, aliniat cu precizie pentru a asigura o geometrie adecvată a fibrelor în timpul producției de cablu de fibră optică.
01
Încălzire în cuptor
Vârful preformat este încălzit până la aproximativ 2000 de grade într -un cuptor de grafit sau ceramică, înmuind sticla pentru desen în timpul fabricării de cabluri de fibră optică.
02
Desen de fibre
Sticla înmuiată este trasată până la diametrul țintă (de obicei 125 μm) cu un control precis de tensiune pentru a forma miezul cablului de fibră optică.
03
Monitorizare diametru
Micrometrele cu laser măsoară continuu diametrul fibrei în timpul producției de cablu cu fibră optică, oferind feedback pentru sistemele de control închise închise -.
04
Proces de răcire
Sistemele de răcire a gazelor cu heliu răciți rapid și uniform fibra în timpul fabricării cablurilor cu fibră optică pentru a preveni tensiunile reziduale.
05
Aplicație de acoperire
Acoperirile cu acrilat dual - se aplică în timpul producției de cablu de fibră optică pentru a proteja suprafața fibrei și a asigura rezistența mecanică.
06
Întărirea UV
Acoperirile aplicate sunt vindecate folosind radiații UV în timpul fabricării cablurilor cu fibră optică pentru a forma un strat de protecție dur.
07
Spooling
Fibra finisată este rotită pe tambururi cu un control precis al tensiunii în timpul producției de cablu de fibră optică pentru a preveni deteriorarea.
08
Proiectarea și fabricarea structurii de cablu
Trecerea de la fibre individuale la cabluri funcționale cu fibră optică implică multiple considerații de proiectare și etape de fabricație.
Tehnologia fibrelor de panglică, unde mai multe fibre sunt aranjate în tablouri plane și încapsulate în UV - materiale matriceabile curabile, permite ambalajele de densitate ridicate - cruciale pentru fabricarea de cabluri cu fibră optică modernă.
Producția de fibre de panglică necesită sisteme de aliniere precisă și o aplicare uniformă de acoperire pentru a asigura capacități fiabile de împărțire a fuziunii în masă.
Proiectele de tuburi libere în cablurile cu fibră optică asigură o izolare mecanică între fibre și elemente structurale de cablu, protejând împotriva stresurilor de mediu.
Procesul secundar de acoperire pentru tuburi libere implică extrudarea polipropilenei modificate sau a altor materiale termoplastice în jurul pachetelor de fibre, cu un control atent al excesului de lungime a fibrei pentru a găzdui expansiunea termică diferențială și contracția.
Selecția și aplicarea compușilor de umplere în fabricarea cablurilor cu fibră optică are impact semnificativ asupra performanței cablurilor. Gelul tradițional - Proiectele de cablu cu fibră optică umplută folosesc compuși tixotropi care împiedică intrarea în apă, permițând în același timp mișcarea fibrelor.
Cu toate acestea, tehnologiile de cablu cu fibră optică uscată care utilizează apă - Blocarea firelor și benzilor au câștigat popularitate datorită caracteristicilor de instalare și întreținere mai ușoare.
Structuri de cablu cu fibră optică
Componente ale structurii cablurilor
- Fibre optice
- Membrii de forță
- Tuburi tampon
- Jacheta exterioară
Tehnologia fibrelor de panglică
Fibra de panglică aranjează mai multe fibre în tablouri plate, permițând densitatea de ambalare ridicată și splicingul de fuziune în masă mai rapid. În fabricarea cablurilor cu fibră optică, această tehnologie îmbunătățește eficiența instalării și reduce costurile forței de muncă, ceea ce o face ideală pentru centrele de date și rețelele mari de telecomunicații.
Modelele de tuburi libere
Modelele de tuburi libere permit fibrelor să se miște liber în tuburile tampon de protecție, reducând tensiunea de la îndoire și modificări de temperatură. Utilizată pe scară largă la fabricarea cablurilor cu fibră optică, această structură îmbunătățește durabilitatea pentru aplicațiile de telecomunicații la distanță exterioare și lungi.
Sisteme de blocare a apei
Apa - Sistemele de blocare folosesc compuși cu gel sau materiale uscate umflate pentru a preveni intruziunea umidității. În fabricarea cablurilor cu fibră optică, acestea asigură fiabilitatea pe termen lung - în medii dure, cum ar fi instalațiile îngropate sau submarine.
Tipuri de cablu specializate
Cabluri ADSS
Toate - dielectric self - Suporting (ADSS) Cablurile de fibră optică sunt proiectate pentru instalarea aeriană de -a lungul liniilor de transmisie a puterii, unde trebuie să reziste la sarcini mecanice semnificative, menținând în același timp performanțe optice.
- Fără componente metalice
- Self - susținerea proiectării cablurilor cu fibră optică
- Rezistent la interferențe electrice
Cabluri OPGW
Cablurile optice de la sol (OPGW) Fibra optică combină capacitățile de comunicare optică cu funcționalitatea de sârmă electrică, integrarea unităților de fibre optice în structurile de sârmă metalică.
- Funcție duală (comunicare cu cablu cu fibră optică + împământare)
- Armură metalică pentru forță
- Utilizate pe linii de transmisie de tensiune -
Cabluri submarine
Cablurile cu fibră optică de comunicare subterană reprezintă cea mai solicitantă aplicație, concepută pentru a supraviețui adâncimilor extreme ale oceanului, menținând în același timp performanțe pe viață de 25 de ani.
- Mai multe straturi de armură pentru protecție
- Conductori de cupru pentru repetitori
- Presiune - Proiecte de cablu cu fibră optică rezistentă
Fabricarea cablurilor submarine reprezintă poate cea mai solicitantă aplicație în fabricarea de cabluri cu fibră optică. Aceste cabluri trebuie să supraviețuiască desfășurării la adâncimile oceanului, menținând în același timp ermeticitate și performanță optică pe viața de 25 de ani.
Procesul de fabricație include mai multe straturi de sârmă de armură, conductoare de cupru pentru livrarea puterii către repetatori și presiune specializată - modele rezistente care împiedică intrarea în apă sub presiuni hidrostatice extreme.
Controlul calității și testarea
De -a lungul procesului de fabricație a cablurilor cu fibră optică, măsurile riguroase de control al calității asigură fiabilitatea produsului. Testarea reflectometriei în domeniul timpului optic (OTDR) oferă o caracterizare detaliată a atenuării fibrelor, a pierderilor de conector și a calității splice. Protocoalele de testare mecanică evaluează rezistența la tracțiune, rezistența la zdrobire și performanța îndoită în conformitate cu standardele internaționale.
Măsurarea proprietăților de tracțiune a cablului implică aplicarea încărcărilor controlate în timp ce monitorizează tulpina de cablu optică și modificări de atenuare. Aceste teste verifică dacă cablurile pot rezista la forțele de instalare fără a compromite performanța optică.
Testarea mediului, inclusiv ciclismul de temperatură și evaluările de rezistență la penetrare a apei, confirmă fiabilitatea termenului - în condiții de câmp.
01
Testare optică
OTDR, pierderi de inserție, pierderi de rentabilitate și măsurători de lățime de bandă pentru fabricarea cablurilor de fibră optică
02
Testare mecanică
Rezistența la tracțiune, rezistența la zdrobire și evaluările performanței de îndoire pentru fabricarea cablurilor cu fibră optică
03
Testarea mediului
Ciclism de temperatură, rezistență la umiditate și teste de penetrare a apei pentru fabricarea cablurilor de fibră optică
Materiale și inovație de fabricație
Progrese de materiale pentru jachetă
Progresele în formularea materialelor de jachetă au o durabilitate și performanță îmbunătățită a cablului de fibră optică. Compușii moderni de polietilenă încorporează stabilizatori UV, antioxidanți și ignifugici de flacără adaptate pentru medii de instalare specifice. Procesul de extrudare pentru jacheta cu cablu de fibră optică necesită un control precis al temperaturii și gestionarea fluxului de materiale pentru a obține o grosime uniformă a peretelui și calitatea suprafeței.
Bend - Tehnologie de fibre insensibile
Dual - Stație multi - Axis Platforma de lucru inteligentă pentru ansamblul de cablu cu fibră optică;
Poziționarea de precizie CCD sincronizată pentru componentele cablurilor cu fibră optică;
Precizie ridicată de sudare și consistență excelentă a îmbinărilor de sudare, în special adecvate pentru procesele de dispozitiv electronic de precizie ridicate - de precizie în fabricarea cablurilor cu fibră optică.
Inovații cheie în fabricarea fibrelor optice
1970s
Primele fibre optice practice cu atenuare scăzută
1980s
Procese de fabricație MCVD și OVD
2000s
Bend - Tehnologie de fibre insensibile
2020s
Proiecte de fibre nanostructurate
