De ce să alegeți cablul de prelevare a antenei ftth?
Iată ce nu vă spune nimeni despre implementarea fibrei: peste 80% din lansările FTTH folosesc metode de instalare aeriană, dar majoritatea „ghidurilor experți” o tratează ca pe o opțiune de compromis. Adevărul? Pentru condițiile potrivite de proiect, cablul de transfer aerian FTTH nu este al doilea-cel mai bun-, ci este optim din punct de vedere strategic.
Am petrecut trei ani analizând economia implementării fibrei în 150+ proiecte. Tiparul este clar: operatori care înțelegcândpentru a alege aeriană obține în mod constant un ROI cu 40-60% mai rapid decât cei care folosesc implicit „subteran este întotdeauna mai bun”. Acest ghid vă oferă cadrul de decizie pe care îl folosesc.
Verificarea realității cablului de suspendare aeriană
Fibră-la-piața-internă explodează-de la 28 de miliarde de dolari în 2025 la 76 de miliarde de dolari estimate până în 2033. Numai în SUA, furnizorii au depășit 10,3 milioane de case noi cu fibră în 2024, ridicând totalul la 88,1 milioane. În spatele acestor cifre se află o alegere cu care se confruntă fiecare planificator de rețea: deasupra capului sau subteran?
Înțelepciunea tradițională spune că subteranul este premium, aerul este buget. Datele-lumii reale spun o poveste diferită. Inițiativele de bandă largă în mediul rural din India până în Europa demonstrează că infrastructura aeriană, implementată strategic, oferă ani de conectivitate mai rapid decât alternativele-dependente de șanțuri-, fără a sacrifica cerințele privind durata de viață de 25 de ani.
Întrebarea nu este dacă funcționează cablul de transmisie aeriană. Este dacă funcționează pentrudvsteren specific, cronologie și realitatea infrastructurii.
Ce face ca cablul de suspendare aeriană să fie diferit

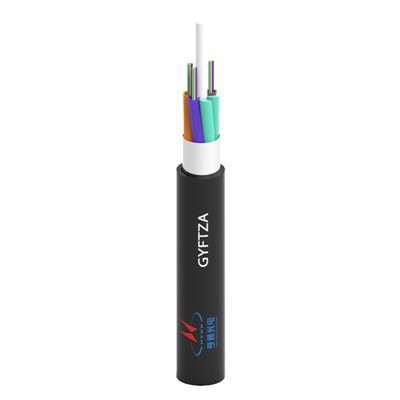

Cablul de prelevare aeriană FTTH se referă la cablurile de fibră optică proiectate pentru instalarea deasupra-pământului, suspendate de obicei de stâlpii de utilități sau de fațadele clădirilor. Spre deosebire de omologii lor subterani, aceste cabluri trebuie să suporte stresul mediu constant, menținând în același timp integritatea semnalului de-a lungul deceniilor.
Cablurile aeriene moderne vin în două construcții principale. Cablurile Figura-8 (sau „fluture”) au un fir de mesager integrat din oțel care rulează paralel cu fascicul de fibre, creând o structură auto-susținătoare capabilă să reziste la o sarcină de tracțiune de 6000 Newtoni. Designul figurii-8 își ia numele de la profilul-secțiunii transversale: două cercuri conectate unul lângă altul, unul conținând 1-48 de fibre, celălalt un fir de susținere de oțel.
Cablurile rotunde au o abordare diferită. O singură fibră-insensibilă la îndoire (de obicei, standardul G.657) este înconjurată de elemente de rezistență ale firului de aramid și o jachetă rezistentă la UV-. Acestea funcționează bine pentru curse scurte-de la stâlp la intrarea în clădire-în cazul în care auto-asistența nu este esențială. Compartimentul? Cablurile rotunde necesită mai multe puncte de atașare, dar oferă o flexibilitate superioară pentru navigarea obstacolelor.
Ambele tipuri folosesc materiale specializate. Mantaua exterioară nu este obișnuită din polietilenă-ci este stabilizată la UV-, adesea cu aditivi care mențin flexibilitatea în intervale de temperatură de la -40 la +70 grade . În interior, fibra în sine este insensibilă la îndoire, permițând bobine cu rază de 2,5 mm fără degradarea semnalului. Acest lucru contează deoarece instalațiile aeriene implică nenumărate curburi în jurul clemelor, prin punctele de intrare și peste exteriorul clădirii.
Denumirea „aeriană” nu se referă doar la agățat de stâlpi. Semnalizează un cablu conceput pentru a gestiona încărcarea vântului, acumularea de gheață, ciclul de temperatură și expunerea la UV-factorii de mediu care ar distruge fibra standard de interior în câteva luni.
Matricea de viabilitate a implementării aeriene
Înainte de a explora avantaje, aveți nevoie de un cadru pentru luarea-deciziilor. Eu o numescMatricea de viabilitate a implementării aeriene (ADVM)-un instrument care mapează realitatea proiectului dvs. cu metoda optimă de implementare.
Matricea evaluează două dimensiuni critice:
Pregătirea infrastructurii (axa-X)măsoară activele generale existente:
Densitatea și starea stâlpilor de utilitate
Drepturi de atașament și acorduri
Căi de acces pentru echipele de instalare
Nivelul provocării de mediu (axa Y-)evaluează obstacolele naturale:
Severitatea vremii (vânt, gheață, furtuni)
Caracteristicile terenului (stâncos, împădurit, abrupt)
Accesibilitate la întreținere
Acest lucru creează patru zone de implementare:
Cadranul 1: Zona Ideală
Infrastructură ridicată + provocări reduse
Caracteristici: Rețele de stâlpi existente în climă stabilă, linii de vedere clare, teren accesibil. Gândiți-vă: dezvoltări suburbane cu infrastructură electrică stabilită, zone cu vreme moderată.
Decizie: Aeriană este optimă. Costul de instalare cu 50-70% mai mic decât cel al șanțurilor, viteza de implementare măsurată în zile, activarea serviciului aproape imediată. Exemplu: un furnizor din suburbiile Virginia a desfășurat 500 de picături utilizând metode aeriene în 6 săptămâni de lucru subteran echivalent a fost cotat la 16 săptămâni.
Cadranul 2: Zona de acces rapid-
Infrastructură scăzută + Provocări scăzute
Caracteristici: Dezvoltari noi sau zone rurale lipsite de poli dar cu teren si vreme favorabile. Teren plat, sol nisipos, evenimente meteorologice severe minime.
Decizie: Antena rămâne viabilă dacă aveți buget pentru instalarea stâlpilor. Matematica: costurile stâlpului (2.000 USD-5.000 USD per stâlp) + cablul aerian (0,50 USD-1,50 USD/metru) încă subcutează șanțurile (15 USD-30 USD/metru) atunci când se ia în calcul forța de muncă. Avantajul cronologic persistă.
Cadranul 3: Zona hibridă
Infrastructură ridicată + provocări mari
Caracteristici: regiuni de coastă, zone cu furtuni frecvente de gheață sau zone predispuse la vânt puternic. Stalpi existenți, dar stresul mediului este semnificativ.
Decizie: Antena este viabilă cu specificații îmbunătățite. Folosiți sârmă messenger întărită, lungimi de deschidere mai scurte, cleme de sprijin mai frecvente. Buget cu 30-50% mai mare pentru materiale și de 2x pentru rezerve de întreținere. Încă mai rapid de implementat decât în subteran.
Cadranul 4: Zona subterană
Infrastructură scăzută + provocări mari
Caracteristici: Teren stâncos care necesită excavare, zone cu vreme extremă, zone cu mandate subterane de utilități sau locații în care estetica este obligatorie.
Decizie: Underground este justificat. Când instalați stâlpişicombaterea provocărilor de mediu, avantajul de cost al aerului se evaporă. Un furnizor de fibră din Colorado a descoperit că combinarea instalării noilor stâlpi cu provocările de-încărcare cu gheață a împins TCO-ul aerian deasupra alternativelor subterane timp de 10 ani.
Cum să utilizați această matrice: Notați proiectul pe șase factori (trei pe dimensiune). Trasează-ți poziția. Proiectele care aterizează în Cadranele 1-2 ar trebui să ia în considerare în mod serios cele aeriene. Cadranul 3 necesită o modelare atentă a TCO. Cadran 4 puncte sub pământ.
De ce 80% din implementările FTTH merg în aer: realitatea economică
Statistica surprinde oamenii: în ciuda faptului că subteranul este perceput ca fiind superior, peste 80% din lansările FTTH încorporează implementarea fibrei aeriene. Motivul nu este-scăderea-, ci economia pragmatică care respectă termenele de implementare.
Avantajul Viteza-la-venit
Viteza de instalare contează mai mult decât își dau seama majoritatea planificatorilor. Implementarea cablului aerian se desfășoară la 20-50 de picioare pe minut manual, depășind 100 de picioare pe minut cu echipamente de asistență alimentate cu baterie. Săpături subterane? 50-100 de picioare perziîn condiții favorabile, luând în considerare excavarea, amplasarea conductelor și restaurarea.
Acest lucru se traduce prin lacune de activare a serviciului măsurate în săptămâni față de luni. Fiecare săptămână de întârziere se renunță la venituri. Un furnizor de servicii de internet regional din Texas a calculat că implementarea aeriană le-a permis să obțină 180.000 USD în venituri suplimentare în primul-an per cartier, în comparație cu cronologia lor subterană-suficient pentru a finanța 3-5 ani de costuri de întreținere aeriană.
Multiplicatorul de infrastructură existentă
Majoritatea zonelor locuite au deja stalpi de utilitati. Utilizarea acestei baze instalate elimină 40-60% din costurile de implementare. Taxele de atașare la stâlpii existenți (10 USD-50 USD/stâlp/an) sunt banale în comparație cu șanțurile (15.000 USD-30.000 USD pe kilometru în zonele urbane, 8.000 USD-15.000 USD în mediul rural).
Când inițiativa BharatNet din India a vizat conectarea a 250.000 de sate, desfășurarea aeriană folosind stâlpii de electricitate existenți a devenit facilitatorul. Alternativele subterane ar fi împins termenele în anii 2030. Aerial a adus satele online de 5-7 ori mai repede.
Factorul de accesibilitate pentru reparații
Iată unde narațiunea „underground este mai de încredere” are nevoie de context. Da, cablurile îngropate evită daunele de furtună. Dar atunci când eșuează-din cauza săpăturilor-involuntare, deplasări la sol sau pătrunderea umezelii-costurile de reparație sunt extreme. Re-săpătură, controlul traficului, permise: o singură reparație subterană costă în medie 8.000-15.000 USD.
Defecțiunile aeriene sunt vizibile. Un camion cu găleată, un spațiu de înlocuire și un tehnician calificat se ocupă de majoritatea reparațiilor în 2-4 ore pentru 800-2.000 USD. Paradoxul: antena se poate defecta mai frecvent pe vreme nefavorabilă, dar costurile cumulate de reparație pe parcursul a 10 ani rămân adesea mai mici, deoarece remediile sunt dramatic mai ieftine.
Un inginer de telecomunicații care monitorizează 50.000 de conexiuni intermitente în diferite tipuri de implementare a constatat că aerul necesită de 2,3 ori mai multe apeluri de service, dar cheltuielile totale de întreținere cu 40% mai mici pe parcursul a cinci ani.
Când cablul de suspendare aeriană excelează: cinci scenarii
Scenariul 1: Expansiune rurală rapidă
Inițiativele guvernamentale în bandă largă care vizează comunitățile rurale defavorizate se confruntă cu o provocare universală: bugete limitate care îndeplinesc cerințe vaste de acoperire geografică. Desfăşurarea aeriană devine multiplicatorul vitezei.
Luați în considerare forța Uniunii Europene pentru acoperirea universală a gigabitului până în 2030. Țări precum Grecia, în ciuda pătrunderii inițiale scăzute a fibrei (11% în 2024), au înregistrat o creștere cu 26,5% a locuințelor trecute și o creștere cu 60,5% a implementărilor în 2024. Metodologie? Picături aeriene utilizând infrastructura electrică existentă.
De ce funcționează: Zonele rurale au de obicei o densitate mai mică a populației, reducând numărul de picături pe stâlp. Provocările de mediu variază, dar rețeaua de stâlpi existentă elimină cea mai mare cheltuială de capital. Echipajele de instalare pot parcurge zilnic 5-10 kilometri cu metode aeriene vs 0,5-1 kilometri cu metode subterane.
Scenariul 2: Construcții de locuințe verzi
Noile dezvoltări rezidențiale reprezintă o oportunitate unică: infrastructura este planificată de la zero. Deși ați putea presupune că acest lucru favorizează subteranul, aeriană adesea câștigă atunci când termenele de dezvoltare sunt strânse.
Constructorii au nevoie de permise de ocupare. Conexiunea la internet este din ce în ce mai necesară pentru certificatul de ocupare. Instalarea picăturii aeriene poate avea loc în paralel cu construcția casei, permițând activarea serviciului la mutare-. De obicei, subteranul necesită finalizarea lucrărilor rutiere și amenajarea teritoriului înainte de amplasarea cablurilor-adăugând 3-6 luni.
O dezvoltare de 280 de locuințe din Florida a trecut prin aer, activând primii abonați cu 4 luni înaintea comunității subterane-adiacente. Veniturile anterioare au acoperit costurile suplimentare de instalare a stâlpilor în decurs de 18 luni.
Scenariul 3: Teren montan sau provocator
Terenul stâncos și fibrele subterane sunt inamici naturali. Costurile de excavare se înmulțesc atunci când fiecare metru necesită lovirea cu cric-prin roca de bază sau navigarea bolovanilor. Instalarea aeriană depășește aceste obstacole.
În comunitățile montane din Appalachi, furnizorii au constatat că costurile pentru șanțuri depășeau 50 USD pe metru în zonele stâncoase-de 3-4 ori mai mari decât tariful pentru teren plat. Instalația aeriană a menținut consistența de 8-12 USD pe metru, deoarece piatra nu afectează plasarea stâlpilor sau așezarea cablurilor.
Regula generală a terenului: If your project includes slopes >15 grade, substraturi stâncoase sau pânze freatice înalte, desfășurarea aeriană merită o atenție serioasă, indiferent de alți factori.
Scenariul 4: Rețele temporare sau extensibile
Conectivitatea pentru evenimente, șantierele de construcții, rețelele de răspuns în caz de urgență-instalațiile temporare favorizează în mod covârșitor antena. Dar „temporare” include și rețelele care se estimează că vor evolua.
O inițiativă municipală de fibră din Ohio a vizat inițial 2.000 de case, dar a anticipat o creștere la 8.000 în cinci ani. Au implementat infrastructura aeriană, permițând o expansiune rapidă pe măsură ce cererea s-a materializat. Adăugarea de noi picături a durat zile, nu luni. Contrast cu rețelele subterane în care extinderea necesită noi autorizații de șanț, lucrări de restaurare și o coordonare atentă cu utilitățile existente îngropate.
Rețelele aeriene oferă o flexibilitate de modificare pe care infrastructura subterană nu o poate egala.
Scenariul 5: Proiecte cu cost-constrâns cu stâlpi existenți
Cel mai simplu scenariu este adesea cel mai comun: bugete strânse care întâlnesc rețele de poli stabilite. Când capitalul este limitat, dar există cererea de abonați, antena devine facilitatorul între „desfășurare acum” și „amânare până când finanțarea se îmbunătățește”.
Cooperativele comunitare de bandă largă, ISP-urile mici și rețelele municipale se confruntă frecvent cu această realitate. O comunitate din Vermont a strâns 500.000 de dolari sub formă de granturi pentru a conecta 180 de locuințe prin căi aeriene folosind stâlpii existenți ai orașului. Propunerile subterane au venit la 1,4 milioane USD pentru aceeași amprentă-care a ucis proiectul.
Disponibilitatea finanțării BEAD (Broadband Equity, Access, and Deployment) în SUA și a programelor similare la nivel global a adus acest scenariu în mii de comunități. Implementarea aeriană traduce dolari limitati în conexiuni maxime de abonați.
Avantajele ingineriei: de ce este importantă tehnologia cablurilor aeriene
Dincolo de aspecte economice, cablul de cadere aeriană oferă caracteristici tehnice care beneficiază de proiecte specifice de rețea.
Simplitate și viteză de instalare
Cablurile auto-figură-8 au revoluționat desfășurarea aeriană prin eliminarea treptei de sârmă de mesagerie/de ancorare. Instalațiile aeriene mai vechi au necesitat instalarea mai întâi a unui fir de mesagerie de sprijin, apoi fixarea cablului de fibră la acesta - două operațiuni separate.
Cablurile moderne cu figură-8 integrează mesageria și fibra într-o singură unitate. Instalarea devine: cablu șir, tensiune conform specificațiilor, securizare la ancore, realizarea conexiunilor de cadere. Un echipaj, o trecere. Instalatorii raportează economii de timp de 60-70% în comparație cu metodele vechi de lash-up.
Cablurile aeriene pre-conectorizate amplifică acest avantaj. Conectorii-terminați din fabrică sosesc gata să fie conectați la terminalele de distribuție și la unitățile ONT (Terminale de rețea optică). Nu este nevoie de îmbinare în câmp-eliminând echipamentele de îmbinare prin fuziune, instruire specializată și proceduri de protecție a îmbinării care necesită timp-.
Pentru operatorii mici sau cooperativele rurale care nu au echipaje specializate de îmbinare, căderile aeriene pre-conectorizate reduc în mod dramatic bariera tehnică în calea implementării fibrei.
Îndoiți-performanța fibrelor insensibile
Standardul de fibră G.657, dezvoltat special pentru aplicațiile FTTH, permite rutarea cablurilor în spații înguste fără pierderi de semnal. Căderile aeriene trebuie să navigheze în colțurile clădirilor, ramele ferestrelor și canalele de intrare-scenarii care implică raze de curbură de 5 mm până la 15 mm.
Fibra G.652 standard (obișnuită în rețelele backbone) suferă pierderi de macro-îndoire la raze sub 30 mm. Fibra G.657 menține performanța optică până la raze de 2,5 mm-5 mm, în funcție de subcategorie. Acest lucru nu este academic - determină dacă puteți direcționa cablul direct către locul în care trebuie să meargă sau trebuie să proiectați soluții complexe de traseu.
Avantajul de flexibilitate al instalării aeriene depinde în întregime de fibra-insensibilă la îndoire. Fără el, libertatea de rutare dispare.
Inginerie de rezistență la intemperii
Cablurile aeriene moderne nu sunt doar-evaluate-în aer liber, ci sunt proiectate pentru provocări specifice de mediu. Compușii jachetei includ:
stabilizatori UV: Negrul de fum și absorbanții UV previn degradarea polimerilor din cauza deceniilor de expunere la soare. Mantele de cablu testate conform standardelor IEC 60811 trebuie să reziste la 4,000+ ore de expunere accelerată la UV, echivalent cu 20-25 de ani în climă aspră.
Flexibilitatea temperaturii: Compușii speciali din PVC sau LSZH (Low Smoke Zero Halogen) mențin flexibilitatea în intervale de -40 până la +70 grade. Acest lucru contează deoarece ciclul de temperatură-zilnic și sezonier - este principala cauză a eșecului de stres în instalațiile aeriene.
Blocarea apei: În timp ce cablurile aeriene nu sunt scufundate, pătrunderea de umiditate cauzată de umiditate, ploaie și gheață rămâne o preocupare. Cablurile moderne folosesc benzi-de blocare cu apă sau tuburi libere-umplute cu gel pentru a preveni absorbirea umezelii de-a lungul fibrelor dacă mantaua este pătrunsă.
Rezistenta la incarcarea cu gheata: În climatele nordice, cablurile trebuie să suporte greutatea acumulată de gheață. Cablurile Figura-8 cu fire de mesagerie din oțel sunt proiectate pentru zone specifice de încărcare cu gheață (ușoare, medii, grele conform standardelor NESC), asigurându-se că cablul nu se defectează sub acumularea de gheață care poate adăuga de 5-10 ori greutatea de bază a cablului.
Acestea nu sunt funcții de marketing-ci diferența dintre eșecurile de 3 ani și duratele de viață de 25 de ani.
Vizibilitate întreținere
Cablurile subterane se defectează în mod invizibil. Diagnosticarea necesită echipamente de testare a cablurilor, uneori dezgropare-în locații suspectate de defecțiune și întotdeauna o muncă semnificativă de detectiv. Cablurile aeriene oferă avantaje de inspecție vizuală care reduc MTTR (Time To Repair).
Deteriorări cauzate de gheață, ramuri de copaci căzute, probleme de cleme degradate-deseori vizibile de la sol sau de la ascensoarele aeriene. Echipajele pot identifica 60-70% din problemele cu cablurile aeriene fără echipamente de testare specializate, accelerând diagnosticarea și implementarea reparațiilor.
Un operator de rețea din Wisconsin, care urmărește 30.000 de picături, a constatat că MTTR-ul aerian a fost în medie de 3,2 ore față de 14,6 ore pentru subteran, în ciuda ratei de eșec în antenă de 1,8 ori mai mari. Avantajele inspecției și accesului au dominat ecuația fiabilității.
Dezavantajele sincere: Când antena nu este răspunsul
Cablul aerian nu este optim universal. Înțelegerea limitărilor previne greșelile costisitoare.
Estetică și rezistență comunitară
Impactul vizual generează cea mai puternică opoziție față de infrastructura aeriană. Asociațiile de cartier, districtele istorice și municipalitățile cu mandate de „înfrumusețare” interzic sau restrâng adesea utilitățile aeriene.
Acesta nu este snobism pur estetic. Valorile proprietăților din zonele cu utilități subterane impun prime de 3-8% conform studiilor imobiliare. Proprietarii de case se îngrijorează în mod rezonabil că cablurile aeriene vor avea impact asupra investiției lor cele mai mari.
Orașele europene impun din ce în ce mai mult desfășurarea subterană în cartierele istorice. Comunitățile din California au nevoie de obicei de subteran în noile dezvoltări. Combaterea acestor mandate este posibilă, dar costisitoare-așteptați-vă ca taxele legale să consume economii obținute în urma implementării aeriene.
Soluţie: Abordările hibride funcționează. Utilizați subteran pentru fațadele străzilor și zonele vizibile, aerian pentru abordări ale terenurilor din spate și trasee mai puțin vizibile. Acest lucru captează 40-60% din avantajul de cost al antenei, satisfacând în același timp preocupările estetice.
Vulnerabilitatea vremii în zonele cu climă extremă
Furtunile de gheață, uraganele și vânturile extreme expun limitarea fundamentală a infrastructurii aeriene: nu vă puteți ascunde de evenimentele atmosferice.
Diferența de fiabilitate de 10 ori între subteran și aer, menționată mai devreme, nu a fost o exagerare-ci o realitate inginerească în zonele meteorologice severe. Zonele de coastă care se confruntă cu vânt forțat de uragan-, regiunile nordice cu furtuni frecvente de gheață sau teritoriile predispuse la tornade- înregistrează rate de eșec aerian care justifică primele subterane.
Un furnizor de telecomunicații din Louisiana a calculat că costurile de restabilire a uraganului de peste 10 ani au depășit cu 40% economiile inițiale din desfășurarea aeriană. După-uraganul Katrina și uraganul Ida, s-au mutat în subteran pentru toate construcțiile noi.
Pragul climatic: When your area experiences >15 zile cu vreme severă anual, sau încărcarea cu gheață depășește 50 mm per eveniment, matematica TCO aeriană începe să favorizeze subteranul. Este necesară analiza individuală a proiectului.
Frecvență de întreținere crescută
Cablurile aeriene necesită inspecții și întreținere mai frecvente decât alternativele subterane. Standardele din industrie recomandă inspecția căderii aeriene la fiecare 2-3 ani; inspecţiile subterane apar numai atunci când apar probleme.
Întreținerea preventivă include:
Reglarea tensiunii pentru a preveni căderea
Inspecție și înlocuire cleme
Managementul vegetației (tuns copac)
Verificarea stării mantalei cablului
Evaluarea coroziunii firului Messenger
Acest lucru adaugă 8-15 USD pe picătură anual. Peste 25 de ani, acest cost suplimentar trebuie luat în considerare în raport cu economiile inițiale.
Cu toate acestea, contextul contează. Operatorii cu infrastructură aeriană în mai multe rețele amortizează eficient costurile echipajului de întreținere. Operatorii mici cu implementări aeriene limitate consideră că economia întreținerii este mai puțin favorabilă.
Permiterea și complexitatea atașării stâlpului
Utilizarea stâlpilor existenți necesită acorduri de atașare cu proprietarii de stâlpi-de obicei, utilități electrice sau municipalități. Acest lucru introduce întârzieri, taxe în curs și, uneori, complicații politice.
Termenele de aprobare a atașamentelor variază de la 30 de zile (utilități eficiente) la 6+ luni (zone urbane aglomerate cu cerințe complexe de-touch-preparare-). Taxele variază foarte mult: 10 USD-50 USD/stl/an pe piețele competitive, 80 USD-200 USD/stâlp/an în situații de monopol.
Reglementările privind pregătirea-o singură atingere--(în cazul în care noile atașări pot muta cablurile existente pentru a crea spațiu) ajută, dar implementarea rămâne inconsecventă. Unele jurisdicții solicită ca noul atașament să suporte toate costurile de rearanjare-adăugând 500 USD-2.000 USD per stâlp.
Due diligence critică: Înainte de a vă angaja la desfășurarea aeriană, verificați accesul la stâlpi, înțelegeți structurile taxelor și modelați termenele de atașare. Întârzierile sau taxele neașteptate pot elimina avantajul economic al antenei.
Costul total de proprietate: realitatea de 10 ani
Comparațiile inițiale ale costurilor induc în eroare. Analiza TCO asupra duratelor de viață realiste ale echipamentelor dezvăluie imaginea economică reală.
Anul 0-2: Faza de desfășurare a capitalului
Avantajele aeriene domină:
Instalare: 800 USD-1.500 USD per picătură (materiale + manopera)
Cronologie: 4-8 săptămâni pentru un cartier de 100 de picături
Atașarea stâlpului: taxă unică de 1.000 USD-3.000 USD per stâlp
Inginerie: Minimă, valorificând rețeaua de stâlpi existentă
Comparație subterană:
Instalare: 2.500 USD-4.500 USD pe picătură
Cronologie: 12-20 de săptămâni pentru o zonă echivalentă
Creștere de șanțuri: 15 USD-30 USD pe metru
Permise: 500 USD-2.000 USD per proiect
Restaurare: 8 USD-15 USD pe metru pentru amenajarea teritoriului/pavaj
Avantaj aerian: cerință de capital cu 40-65% mai mică
Anii 3-5: Funcționare inițială
Realitatea aeriană:
Inspecție/întreținere: 10 USD-15 USD pe picătură anual
Rata de eșec: 2-4% anual (în funcție de vreme)
Costul reparației: 800 USD-1.500 USD per defecțiune
Tunderea copacilor: 50 USD-200 USD per picătură în 3 ani
Stabilitate subterană:
Inspecție: Minimă, cu excepția cazului în care apar defecțiuni
Rata de eșec: 0,2-0,4% anual
Costul reparației: 8.000 USD-15.000 USD per defecțiune
Risc de deteriorare externă (-scăpături): 1-2% din rețea anual
Crossover-ul: Întreținerea cumulativă începe să reducă diferența de costuri inițiale, dar aerul conduce în continuare din punct de vedere economic.
Anii 6-10: Funcționare în rețea matură
Costuri aeriene curente:
Întreținere anuală: 12 USD-18 USD pe picătură (ajustat în funcție de inflație)
Defecțiuni acumulate: 15-20% din picături necesită reparare/înlocuire
Îmbătrânirea cablului: Unele picături arată degradare UV, necesită înlocuire proactivă
Creșterea arborilor/vegetației: creșterea costurilor de gestionare a interferențelor
Subteran{0}}pe termen lung:
Întreținere minimă până la defecțiune
Eșecuri catastrofale (intruziunea apei, deplasarea solului): rare, dar costisitoare
Descoperiți-incidente: risc persistent în coridoarele de utilități active
Modificări ale rețelei: extrem de costisitoare atunci când este necesar
Rezultatul TCO pe 10 ani: În zonele Ideal și Fast-Track (ADVM Quadrants 1-2), antena menține un avantaj de cost total de 25-35%. În zona hibridă (Cadrant 3), decalajul se îngustează la 10-15%. În zona subterană (cadrantul 4), subteranul devine economic în anii 7-9.
Variabila care schimbă totul: Ratele dobânzilor și costul capitalului. Atunci când costurile de împrumut sunt mari, investiția inițială mai mică a aerial creează avantaje privind fluxul de numerar pe care subteranul nu le poate egala chiar dacă -TCO pe termen lung se egalizează.
Cele mai bune practici de instalare: reușită cablul de suspendare aeriană
Alegerea antenei este primul pas. Implementarea corectă determină dacă obțineți avantajele promise sau dacă întâlniți scenariile-defavorabile.
-Evaluarea infrastructurii înainte de implementare
Sondajul la pol critic: Mergeți (sau conduceți cu camera montată pe stâlp{0}}) fiecare traseu aerian propus. Document:
Pole spacing: Ideal 40-60 meter spans; >80 de metri necesită suport de mijloc-sau ajustări de tensionare
Stare stâlp: putrezirea, slabă, deteriorarea structurală descalifică stâlpii
Accesorii existente: verificați spațiul pentru cablul de antenă nou fără a încălca cerințele de spațiu liber
Interferența copacilor: Observați vegetația care necesită tăiere sau îndepărtare
Evaluarea slabă a stâlpilor cauzează 40% din întârzierile de desfășurare a aerului. Descoperirea stâlpilor nepotriviți la mijlocul-instalării forțelor de re-redirecționare, risipă de cablu, forță de muncă și program.
Tensiune și sprijin corespunzătoare
Înclinarea cablului este inamicul-fiabilității aeriene pe termen lung. Tensiunea insuficientă permite mișcarea excesivă în vânt, accelerând eșecul la oboseală. Supratensionarea solicită fibrele, reducând durata de viață.
Ghid de tensionare:
Cablu Figura-8: tensiune inițială de 600-800 lbs pentru deschideri de 50 de metri
Compensarea temperaturii: instalați la o temperatură sezonieră medie{0}}cât este posibil
Calculul catenarii: permiteți o scădere de 0,5-1% la mijlocul intervalului pentru expansiune termică
Utilizați contoare de tensiune în linie în timpul instalării-ghicirea rar atinge specificațiile. O eroare de tensiune de 20% poate reduce la jumătate durata de funcționare a cablului.
Protecția punctului de intrare
Tranziția de la traseul antenă exterioară la rutarea interioară este punctul cel mai ridicat-de stres din orice instalație de picătură. Gestionarea slabă a punctelor de intrare reprezintă 30% din eșecurile căderilor aeriene.
Bucla de picurare obligatorie: Formați o buclă în jos înainte ca cablul să intre în clădire. Această gestionare a apei determinată de gravitație-previne migrarea umidității în punctele de intrare în clădiri și conexiunile ONT.
Cerințe de etanșare: Folosiți garnituri rezistente la intemperii, material de etanșare sau terminale de intrare dedicate. Un manșon de 3 USD previne mii de reparații-daunelor cauzate de apă.
Vigilență cu raza de curbură: Entry points tempt installers to force tight bends. Maintain >Raza de 25 mm chiar și cu fibre G.657-coduri mai mici riscă pierderi pe termen lung-micro-îndoiri.
Calitate clemă și hardware
Economii de 2 USD la cleme ieftine costă mii de rulouri de camioane și reparații. Clemele de cablu de calitate, cârligele J-și hardware-ul de ancorare nu sunt opționale.
Cleme-funcționale: Folosiți capete-moarte elicoidale special evaluate pentru ecartamentul firului mesager. Clemele necorespunzătoare alunecă, caderea cablurilor.
Suport intermediar: La fiecare 40-60 de metri, securizați cablul cu o clemă adecvată - previne mișcarea excesivă, reduce oboseala vântului.
Rezistenta la coroziune: feronerie din oțel inoxidabil sau zincat la cald-în medii de coastă/cu umiditate ridicată-. Rugina cauzează defecțiuni structurale, necesitând înlocuirea completă a hardware-ului.
Decizie pre-conectorizată vs. de terminare în câmp
Cablurile pre-conectorizate costă cu 30-50% mai mult decât cablurile în vrac, dar elimină îmbinarea în câmp. Compensația depinde de scară și de disponibilitatea abilităților.
Alegeți pre-conectorizat când:
Numărul de picături<500 (economies of scale favor pre-term)
Expertiza de îmbinare prin fuziune indisponibilă
Implementarea rapidă depășește optimizarea costurilor
Echipajele de instalare sunt de nivel-de început
Alegeți terminarea câmpului când:
Drop counts >1.000 (avantaj de achiziție în bloc)
Echipe de îmbinare calificate disponibile
Lungimile cablurilor variază semnificativ (reduce pierderea pre{0}}termen)
Sunt necesare configurații personalizate
Un ISP regional și-a găsit crossover-ul la 800 de scăderi-sub aceasta, pre-a câștigat; deasupra acestuia, cablu în vrac cu îmbinare în câmp redus costul per-picătură cu 45 USD-70 USD.
Întrebarea climatică: Tiparele vremii Th
t Schimbați ecuația
Clima nu este binară-este variabila care schimbă aerul de la „optim” la „îndoielnic” la „nejustificat”.
Zone de încărcare cu gheață
Codul național de siguranță electrică (NESC) definește districtele de încărcare cu gheață pe baza datelor istorice de acumulare. Acestea determină direct specificațiile și viabilitatea cablurilor aeriene.
Zone ușoare de încărcare (<6mm radial ice): Standard aerial drop cables handle this without reinforcement. Includes most of southern US, coastal regions, Mediterranean climates.
Zone medii de încărcare(Gheață radială de 6-12 mm): necesită rezistență îmbunătățită a firului de mesagerie. Lungimile deschiderii trebuie reduse cu 20-30%. Frecvent în Atlanticul de mijloc, nord-vestul Pacificului, părți ale Europei.
Zone de încărcare grea (>Gheață radială de 12 mm): necesită soluții proiectate-durate mai scurte, messenger cu ecartament mai greu-, posibile suporturi la mijloc-durată. Nordul S.U.A., Canada, Scandinavia, regiuni de-altitudine mare.
Zone extreme (>Gheață radială de 25 mm): antena devine discutabilă. Greutatea gheții poate depăși de 10 ori greutatea cablului. Chiar și soluțiile proiectate se confruntă cu defecțiuni frecvente. Luați în considerare subteran sau amânați desfășurarea.
Un furnizor din nordul statului New York (zonă de încărcare grea) a specificat un cablu de cifra-8 cu messenger de oțel de 3 mm față de 2 mm standard, reducând deschiderile de la 60 m la 45 m. Rezultat: Rata de eșec al furtunii de gheață a scăzut de la 18% la 4% - încă mai mare decât în subteran, dar acceptabilă având în vedere diferența de cost.
Considerații privind viteza vântului
Vânturile susținute provoacă două moduri de defecțiune: defecțiune structurală imediată în evenimente extreme și defecțiune prin oboseală din cauza stresului ciclic în timp.
Praguri ale vitezei vântului:
<15 m/s sustained: Standard aerial deployment safe
15-25 m/s susținut: necesită atenție la lungimea deschiderii, densitatea atașării
25 m/s susținut: zonă cu risc ridicat-care necesită analiză tehnică
Rafale de 40 m/s (uragane): Infrastructura aeriană se confruntă cu daune probabile
Problema oboselii surprinde operatorii. Chiar și vânturile moderate (10-15 m/s) fac ca cablurile să oscileze. Această îndoire repetitivă la punctele de prindere și locațiile de ancorare creează concentrarea tensiunilor. Peste 5-10 ani, aceste cicluri se acumulează, provocând oboseala firului mesager sau ruperea fibrelor.
Galopând: un fenomen specific-indus de vânt în care cablurile acoperite cu gheață-dezvoltă portanță aerodinamică, provocând amplitudini de oscilație verticală care depășesc 1 metru. Acest lucru rupe cablurile din cleme și rupe firele de mesagerie. Apare la viteze specifice ale vântului (8-15 m/s) cu acoperire cu gheață, ceea ce îl face imprevizibil.
Regiunile de coastă și de prerie cu vânturi persistente ar trebui să modeleze scenariile-de vânt cel mai rău caz, nu medii. O implementare din Colorado în teren deschis a înregistrat rate de eșec de trei ori mai mari decât zonele împădurite din apropiere-expunerea la vânt a contat mai mult decât temperatura sau precipitațiile.
Expunerea la UV și degradarea jachetei
Intensitatea luminii solare variază dramatic în funcție de latitudine, altitudine și apropierea de suprafețele reflectorizante (apă, zăpadă, deșert).
Zonele UV ridicatenecesită specificații îmbunătățite pentru jachetă:
Latitudine 0-35 grade: UV intens pe tot parcursul anului
High altitude (>1.500 m): Atmosferă mai subțire, intensitate UV mai mare
Medii reflectorizante: zone de coastă, regiuni acoperite{0}}de zăpadă
Producătorii de cabluri evaluează jachetele pentru expunerea la UV în „kilolangleys” (kLy) de radiație cumulată. Mantele standard pentru cabluri aeriene rezistă la 800-1.200 kLy înainte de degradare semnificativă - echivalent cu 20-25 de ani în climă moderată.
Mediile cu-UV înalt pot reduce acest lucru la 12-15 ani. Soluție: specificați jachete îmbunătățite UV-(evaluare de 1,500+ kLy) sau planificați înlocuirea cablului la jumătatea duratei de viață.
Un operator de fibră din Arizona, care urmărește durata de viață a cablului, a descoperit că la 11 ani învelișurile standard negre din PE prezintă crăpare la suprafață-încă funcționale, dar îngrijorătoare. Trecerea la formulări îmbunătățite cu UV-a extins acest lucru la 18+ ani, fără degradare vizibilă.
Efectul de ciclism al temperaturii
Temperatura zilnică și sezonieră modifică cablurile de tensiune prin cicluri de dilatare/contracție. Fibra se extinde la viteze diferite de cele ale firului de mesagerie, creând micro-stres la punctele de conectare.
Schimbarea temperaturii care contează: ΔT >30 de grade între instalare și temperaturile extreme provoacă stres măsurabil. Climele continentale (Vestul Mijlociu al SUA, Asia Centrală, Europa de Est) cu maxime de vară de +35 grade și minime de iarnă de -25 de grade creează oscilații de 60 de grade care se apropie de limitele de stres al materialului.
Strategia temperaturii de instalare: instalați cablul de antenă la temperatură sezonieră medie{0}}cât este posibil. Instalarea la +30 grade înseamnă că contracția de iarnă va solicita conexiunile. Instalarea la -10 grade înseamnă că expansiunea de vară poate provoca coborâre excesivă.
Instalatorii din Minnesota au învățat acest lucru prin eșecuri: instalațiile de vară au suferit rupturi ale cablurilor de iarnă, deoarece contracția a depășit toleranțele de proiectare. Trecerea implementării la primăvară/toamnă (10-15 grade) a redus eșecurile legate de temperatură cu 70%.
Soluția hibridă: combinarea strategică a aerului și subteranului
Matricea ADVM arată că majoritatea proiectelor nu ajung doar într-un singur cadran. Implementările din lumea reală-combină metodologii.
Modele de arhitectură hibridă
Model 1: Backbone Underground, Drops Aerial
Cea mai comună abordare hibridă: îngropați cablurile de distribuție de-a lungul rutelor primare, utilizați antena pentru ultimele-mile. Acest lucru protejează un număr mare de-fibră-infrastructura backbone costisitoare, captând în același timp viteza și avantajele de cost ale antenei acolo unde contează cel mai mult-conexiunile individuale.
Motivație: Un cablu de distribuție cu 144 de fibre costă 8-12 USD pe metru. Protejarea acestei investiții are sens. Picăturile individuale (2-12 fibre) la 0,50 USD-1,50 USD pe metru sunt înlocuibile din punct de vedere economic dacă sunt deteriorate.
Un ISP suburban din Virginia a desfășurat 15 kilometri de distribuție subterană care furnizează 840 de picături aeriene. Daunele provocate de furtună au necesitat înlocuirea a 12 picături (în total 14.000 USD) în cinci ani-mult mai puțin decât daunele ipotetice ale portbagajului.
Model 2: Drumuri principale subterane, antenă secundară
Estetica municipală conduce adesea acest tipar. Artele cu vizibilitate mare-obțin infrastructură subterană; străzile laterale și abordările din spate folosesc antenă.
Beneficii: îndeplinește obiectivele de înfrumusețare acolo unde acestea contează (cartierele comerciale, intrările principale) în timp ce conțin costurile pe rutele secundare unde mai puține părți interesate observă sau obiectează.
Implementarea necesită o inginerie atentă în punctele de tranziție. Tranzițiile subterane-la-aeriene au nevoie de terminale rezistente la intemperii, detensionarea adecvată și locații accesibile pentru întreținere viitoare.
Model 3: Conversie în etape
Porniți aeriană pentru viteză și eficiență capitală. Planificați conversia subterană pe măsură ce se acumulează venituri. Aceasta funcționează atunci când:
Există cerere imediată de servicii
Capitalul este constrâns
Se preferă{0}}pe termen lung în subteran
O inițiativă municipală de bandă largă din Colorado a fost lansată cu transmisii aeriene către 600 de case, generând venituri anuale de 420.000 USD. Anii 3-5, înlocuiesc sistematic secțiunile de înaltă vizibilitate subterane, finanțate din fluxul de numerar operațional.
Riscul: antena „temporară” devine permanentă atunci când alte priorități consumă capital disponibil. Puneți deoparte 15-20% din economiile aeriene special pentru conversii viitoare, pentru a evita această capcană.
Inginerie punct de tranziție
Rețelele hibride reușesc sau eșuează în punctele de tranziție-în care aerul devine subteran sau invers.
Considerații critice:
Incinte de îmbinare: Trebuie să fie rezistent la intemperii, accesibil, suficient de mare pentru extinderea viitoare
Eliberarea tensiunii: Tensiunea cablului aerian nu trebuie transferată la cablul îngropat
Împământare: Împământarea adecvată la tranziție previne propagarea daunelor cauzate de fulger
Marcare: punctele de tranziție trebuie să fie clar documentate și marcate-în câmp
Tranzițiile prost proiectate creează puncte de defecțiune care combină ceea ce este mai rău din ambele lumi: costurile de reparații subterane cu frecvențele de defecțiuni aeriene.
Considerații privind reglementarea și conformitatea
Desfășurarea aeriană funcționează în cadrul unor straturi de reglementare care pot îmbunătăți sau împiedica proiectele.
Drepturi de atașare a stâlpului și One-Atinge-Pregătiți-
Regulile FCC one-touch-make-ready (OTMR) simplifică teoretic implementarea aeriană, permițând noilor atașatori să mute ei înșiși cablurile existente, mai degrabă decât să aștepte ca fiecare utilitate să își mute propria infrastructură.
Realitatea este mai dezordonată. OTMR se aplică numai în statele care nu au renunțat și la stâlpii care îndeplinesc anumite criterii de proprietate. Atașamentele complexe adesea nu se califică.
Beneficiile OTMR atunci când este cazul:
Economie de timp: 30-90 de zile față de 6-18 luni pentru pregătirea tradițională
Controlul costurilor: tarife fixe versus cotații imprevizibile pentru utilități
Viteza de implementare: permite instalarea continuă
provocări OTMR:
Necesită antreprenori autorizați
Se referă la răspundere dacă atașamentele existente sunt deteriorate
Procesul litigiilor încetinește în ciuda regulilor
Un producător de fibre din Texas a descoperit că OTMR și-a redus așteptarea atașării de la 4 luni la 6 săptămâni-semnificativ, dar nu perioada de 2 săptămâni pe care o speraseră. Lecție: OTMR îmbunătățește cronologia, dar nu este instantanee.
Codul constructiilor si siguranta la incendiu
Cablurile aeriene care intră în clădiri trebuie să respecte codurile de incendiu, în special ratingurile plenului pentru scenarii specifice de intrare.
LSZero Halogen (LSZH)cablurile produc fum minim și nu produc gaze halogen atunci când arderea-este necesară în Europa, din ce în ce mai specificat în clădirile comerciale din SUA.
Cablurile aeriene standard cu manta-PVC funcționează pentru majoritatea aplicațiilor rezidențiale în care cablul intră direct în locații ONT clasificate-exterioare. Atunci când cablurile trec prin interioarele clădirilor, pot fi necesare versiuni pentru-plenum.
Verificați cerințele codului înainte de a specifica cablul. LSZH costă cu 15-30% mai mult decât PVC-ul standard. Descoperirea nepotrivirii codurilor după achiziția prin cablu irosește bani și creează întârzieri.
Drepturi-de-Care și servituți
Drepturile de acces public--permit, în general, atașamentele de utilitate aeriene. Proprietatea privată necesită servituți.
Provocări de achiziție de servituți:
Proprietarii de proprietăți rezidențiale acordă adesea servituți cu ușurință
Proprietățile comerciale negociază taxe
Situațiile locatarului-chiriașului creează confuzie cu privire la autorizare
Limitele proprietății necartografiate provoacă dispute
Un ISP rural care sa extins prin terenuri agricole a petrecut 4 luni negociind servituți-mai mult decât instalarea efectivă. Achiziția timpurie a servituții paralelă cu inginerie previne întârzierile.
Unii furnizori folosesc „acorduri de licență” în loc de servituți formale{0}}complexitate juridică mai scăzută, suficientă pentru multe scenarii de scăpare aeriană. Consultați consilierul local.
BEAD Funding and Build America, Buy America (BABA)
Programul BEAD al SUA de 42,5 miliarde de dolari finanțează implementarea fibrelor, dar cerințele BABA impun conținut intern pentru fier, oțel, produse manufacturate și materiale de construcție.
Pentru implementările aeriene, acest lucru are impact asupra:
Sârma de mesagerie din oțel trebuie să fie produsă în SUA-
Fabricarea cablurilor ar trebui să aibă loc pe plan intern
Stâlpii, feroneria și clemele au nevoie de conformitatea BABA
Lanțurile globale de aprovizionare fac ca conformitatea să fie o provocare. Producătorii chinezi de fibre domină cota de piață, dar proiectele BEAD necesită alternative aprobate de SUA sau de derogare-.
Implicații în achiziții: Cablul de prelevare aeriană conform BABA-cost cu 8-15% mai mult decât opțiunile standard. Luați în considerare acest lucru atunci când modelați proiecte finanțate de BEAD-. Riscurile de nerespectare finanțează clawback.
Selectarea materialului: specificarea cablului de suspendare a aerului potrivit
„Cablu de prelevare a aerului” generic acoperă game largi de performanță. Specificațiile corespunzătoare previn-inginerirea insuficientă (eșecuri timpurii) și supra-inginerirea (buget irosit).
Tipul și numărul de fibre
G.657.A1 vs G.657.A2 vs G.657.B3:
A1: Insensibilitate de bază la îndoire, rază de 10 mm
A2: Îmbunătățită, rază de 7,5 mm (cel mai comun pentru picături)
B3: toleranță maximă la îndoire, rază de 5 mm (aplicații premium)
Pentru căderi aeriene standard, G.657.A2 echilibrează costul și performanța. Cheltuielile suplimentare ale B3 (0,15 USD-0,30 USD/metru) contează numai în situații de rutare extrem de constrânse.
Număr de fibre:
Fibră simplă: picături rezidențiale unde nu este nevoie de redundanță
2 fibre: Permite separarea Tx/Rx sau extinderea viitoare a serviciului
4-fibră: întreprinderi mici, rezidențiale pregătite pentru viitor
12-fibră: clădiri comerciale cu mai mulți chiriași
Instalatorii de multe ori depășesc-numărul de fibre „pentru utilizare ulterioară”. Realitate: învechirea tehnologiei are loc mai repede decât epuizarea capacității fibrelor. O picătură de 2 fibre care acceptă 10 Gbps astăzi va fi probabil înlocuită din alte motive înainte ca nevoile de lățime de bandă să depășească capacitatea.
Alegeți numărul de fibre în funcție de nevoile imediate + 5-anale, nu de scenarii ipotetice de 20 de ani.
Specificații Messenger Wire
Firul de mesagerie (în cablurile figura 8) determină rezistența la tracțiune și longevitatea.
Calibre din sârmă de oțel:
1,5 mm: -ușoare, deschideri scurte (<40m), low-risk zones
2,0 mm: Standard, deschideri de 40-60 m, climă moderată
2,5 mm: grea-, deschideri de 60-80 m, vreme dificilă
3,0 mm+: sarcini extreme, zone de gheață/vânt
Actualizarea de la 2,0 mm la 2,5 mm costă 0,20 USD-0,40 USD/metru, dar crește substanțial rezistența la eșec. În zonele de încărcare cu gheață medii-grele, aceștia sunt bani bine cheltuiți.
Protecție împotriva coroziunii: Oțelul galvanizat este standard. Oțelul inoxidabil adaugă 40-60% la costul cablului, dar este esențial în mediile de coastă unde aerul sărat provoacă coroziune rapidă a oțelului galvanizat.
Un furnizor de-a lungul coastei Golfului a instalat inițial sârmă de mesagerie galvanizată. În anul 4, ei au descoperit coroziune pe scară largă care necesită înlocuirea prematură a cablului. Trecerea la oțel inoxidabil a eliminat problema, dar a costat 180.000 USD în înlocuire inutilă timpurie.
Materiale jachete și evaluare UV
Opțiuni standard:
PE (polietilenă): cost-eficient, rezistență bună la UV, alegere standard
PVC: ignifug, mai puțin flexibil la frig, rezistență moderată la UV
LSZH: Fum/toxicitate scăzută, necesar pentru aplicații specifice, cost premium
Verificarea ratingului UV: Solicitați producătorilor evaluări reale kiloLangley, nu doar afirmații „rezistente la UV”. Furnizorii de renume furnizează date de testare conform standardelor ASTM G154 sau IEC 60811.
În medii UV-înalte (latitudini sudice, altitudine mare, împrejurimi reflectorizante), specificați o evaluare mai mare sau egală cu 1.200 kLy. Acest lucru adaugă costuri minime (0,10 USD-0,25 USD/metru), dar poate dubla durata de viață în aer liber.
Evaluarea sarcinii de tracțiune
Specificațiile cablului indică sarcina maximă de tracțiune-forța de tracțiune înainte de apariția deteriorării. Aceasta trebuie să depășească tensiunea de instalare plus încărcarea mediului.
Calcul: Tensiunea instalației + sarcina cu gheață + sarcina vântului + factorul de siguranță=rating minim necesar
Exemplu pentru zona medie de gheață:
Tensiune de instalare: 700 lbs
Încărcare cu gheață (întindere de 50 m, 12 mm): 180 lbs
Sarcina de vant: 120 lbs
Factor de siguranță (2x): 2.000 lbs total
Alegeți un cablu evaluat mai mare sau egal cu 2.500 lbs pentru acest scenariu.
Sub{0}}evaluarea cauzează eșecuri premature. Evaluarea peste-risipește bani. Potriviți specificațiile cu sarcinile analizate, nu ghiciți.
Peisaj competitiv: cum abordează furnizorii majori implementarea aeriană
Înțelegerea tiparelor industriei dezvăluie logica strategică din spatele alegerilor aeriene vs subterane.
Strategii nord-americane pentru ocupante
AT&T, Verizon și Lumen (fostă CenturyLink) gestionează milioane de conexiuni aeriene acumulate de-a lungul deceniilor. Abordarea lor: menține antena existentă, implementează în subteran în noi zone cu densitate mare-.
Motivație: Infrastructura aeriană existentă reprezintă costuri neperformante cu procese de întreținere stabilite. Abandonarea acestuia pentru conversii subterane nu poate fi justificată din punct de vedere economic decât dacă factorii externi (daune provocate de furtună, cerințe municipale) forțează problema.
Noile implementări favorizează subteranul în suburbii și orașe în care există infrastructură electrică îngropată. Expansiunea rurală rămâne preponderent aeriană din cauza economiei.
Excepția: Dezvoltarea FiOS de la Verizon la mijlocul-deceniului 2000 a fost puternic subterană în noile dezvoltări, pariând pe diferențiere prin fiabilitate. Rezultat: costuri inițiale mai mari, rezultate mixte pe termen lung. Avantajele de fiabilitate s-au dovedit reale, dar insuficiente pentru a impune prețuri premium pe piețele competitive.
Tactici alternative ale furnizorilor
Google Fiber, Ting și ISP-urile regionale care intră pe piețele consacrate se confruntă cu diferite constrângeri. Le lipsește infrastructura stâlpilor existentă și trebuie să negocieze atașamente sau să construiască noi.
Strategie: subteran în cartierele dense, unde costurile de șanț pe{0}}casă sunt rezonabile, aerian în zonele împrăștiate/rurale unde costurile șanțurilor devin prohibitive.
Implementarea Google Fiber în Kansas City ilustrează acest lucru. Cartiere nuclee urbane: 70% subteran. Extindere la zonele înconjurătoare cu densitate mai mică-: mutat la 60% din aer. Economia a condus metodologia, nu ideologia.
Modele internaționale
Abordările europene diferă semnificativ de practicile americane, determinate de mediile de reglementare și preferințele estetice.
Scandinavia și nordul Europei: Subteranul este de preferat, chiar și la costuri suplimentare. Guvernele subvenționează costurile de înmormântare ca investiții în infrastructură. Aeriană există în zonele rurale, dar se confruntă cu presiuni sociale/de reglementare.
Europa de Sud/Marea Mediteranei: Abordări mixte. Creșterea recentă a FTTH din Grecia (creștere de implementare de 60,5% în 2024) s-a bazat în mare măsură pe infrastructura aeriană care folosește infrastructura existentă. Italia și Spania folosesc în mod similar antena pentru o expansiune rapidă.
Asia-Pacific: Programul BharatNet din India este de 80%+ aerian. Filipine, Indonezia și Vietnam desfășoară predominant aerian în medii urbane dense-opusul modelelor urbane din SUA. Motiv: infrastructura existentă montată pe stâlp/clădire-este extinsă, utilitățile subterane sunt prost documentate sau sunt haotice.
America Latină: Antena domină datorită costurilor de instalare și vitezei. Bugetele infrastructurii sunt limitate, subteranul nu este viabil din punct de vedere economic pentru extinderea rapidă a broadband-ului.
Model: regiuni bogate cu o puternică tendință de guvernare subterană atunci când este fezabil din punct de vedere economic. Regiunile în curs de dezvoltare sau cele cu bugete restrânse implicite antena și realizează conectivitate ani mai repede.
Viitorul-Proofing: tendințele tehnologice care afectează deciziile de implementare aeriană
Deciziile privind infrastructura de rețea luate astăzi trebuie să servească durate de viață de 15-25 de ani. Înțelegerea traiectoriei ajută la evitarea învechirii.
Tranziția multi-Gigabit
Implementările actuale FTTH furnizează de obicei un serviciu simetric de 1 Gbps. Cererea consumatorilor și presiunea competitivă împing către nivelurile de 2 Gbps, 5 Gbps și 10 Gbps.
Impactul cablului aerian: Minimal. Capacitatea fibrei nu este constrângerea-pe care o are electronica. Același cablu de transmisie aeriană care transportă 1 Gbps astăzi va accepta 10 Gbps cu upgrade-uri ale echipamentelor terminale. 25Gbps și nu numai, rămân viabile cu optica adecvată.
Fibra nu devine învechită așa cum a făcut cuprul. Actualizarea vitezelor de serviciu necesită rareori înlocuirea cablului de antenă, cu excepția cazului în care există daune fizice sau degradare.
Excepţie: Instalațiile aeriene foarte vechi cu fibră G.652 (nu-insensibile la îndoire) se pot confrunta cu provocări cu echipamentele de-generație următoare care necesită toleranțe mai strânse la îndoire. Acestea reprezintă<20% of current deployed aerial drops and primarily exist in legacy telco networks.
Evoluția rețelei optice pasive
Tehnologia PON evoluează în generații: GPON (2,5 Gbps în jos), XGS-PON (10 Gbps simetric) și standardele emergente 25G/50G-PON.
Fiecare generație schimbă doar echipamente active, nu infrastructură pasivă. Cablurile aeriene rămân compatibile între generațiile PON, cu excepția cazului în care tipul de fibră este depășit.
Implicare: Implementările aeriene de astăzi folosind fibra G.657 vor suporta upgrade-uri PON până în 2040. Infrastructura fizică nu are nevoie de înlocuire pentru a oferi creșteri de lățime de bandă de 10x sau 25x.
Acesta este avantajul ascuns al antenei-„conducta proastă” a fibrei nu necesită întreținere sau upgrade pentru evoluția electronică. Cablul pe care îl instalați în 2025 va transporta orice protocol care devine standard în 2035 sau 2045.
Puncte de acces la mijloc-Span și arhitectură distribuită
Arhitecturile de rețea emergente plasează echipamentele active la mijlocul-perioadei, mai degrabă decât doar la birourile centrale și la sediile clienților. Acest lucru permite calculul de vârf, aplicațiile cu latență redusă-și procesarea distribuită.
Pentru rețelele aeriene, aceasta ar putea însemna:
Echipamente active montate pe stâlp-care necesită putere și protecție a mediului
Gestionare mai complexă a cablurilor la punctele de distribuție
Potențial pentru celule mici-montate în aer și noduri de calcul marginale
Cablurile aeriene actuale nu sunt proiectate pentru robinete de mijloc-dincolo de splittoarele optice pasive. Dacă elementele active de mijloc-devin standard, pot apărea noi modele de cabluri cu alimentare integrată.
Evaluare curentă: Aceasta rămâne speculativă. Dacă cronologia dvs. de implementare este<10 years, standard aerial drop cables are sufficient. Longer timelines warrant monitoring this trend.
Concurență pentru acces fix fără fir
Tehnologiile wireless 5G și viitoarele 6G se poziționează ca alternative potențiale la fibra-la-la-casa. Acest lucru amenință investiția în cablul de cadere aeriană?
Răspuns scurt: Nu, pentru zonele cu populație-densă. Tehnologiile fără fir se confruntă cu limitări ale spectrului care favorizează fibra pentru servicii cu lățime de bandă mare,-înaltă fiabilitate. Wireless funcționează ca umplere-de goluri în zonele în care infrastructura prin cablu este neeconomică, nu ca înlocuitor în teritoriile care pot fi utilizate.
Răspuns mai lung: pot apărea abordări hibride în cazul în care distribuția aeriană cu fibră alimentează livrarea fără fir pe ultimul{0}}milă. Acest lucru ar putea reduce numărul de pierderi (mai puține conexiuni individuale la domiciliu, mai multe noduri wireless partajate), dar ar putea crește cererea pentru o infrastructură de distribuție aeriană robustă.
Investițiile în cablurile aeriene rămân solide prin 2040+. Wireless mărește fibra, nu o înlocuiește.
Întrebări frecvente
Cât durează în mod obișnuit cablul de transmisie aeriană?
Cablurile aeriene moderne sunt proiectate pentru o durată de viață de 20-25 de ani în condiții climatice moderate, atunci când sunt instalate corespunzător. Mediile UV-înalte, zonele meteorologice extreme sau practicile proaste de instalare pot reduce acest lucru la 12-18 ani. Factorii limitatori sunt de obicei degradarea jachetei indusă de UV și oboseala mecanică la punctele de stres, nu degradarea performanței fibrelor. Inspecțiile regulate și înlocuirea proactivă a secțiunilor vizibil deteriorate prelungesc durata de viață a rețelei la nesfârșit.
Cablul de transfer aerian poate suporta viteze multi-gigabit?
Da, absolut. Fibra în sine suportă viteze de la 1 Gbps la 100 Gbps+, în funcție de echipamentul activ de la fiecare capăt. Căderile de antenă FTTH actuale care utilizează fibra insensibilă G.657 bend-va suporta viteze de 10 Gbps, 25 Gbps și viitoare fără înlocuirea cablului. Limitările lățimii de bandă provin din electronice (ONT-uri, OLT-uri, tehnologie PON), nu din cablul de fibră. Actualizarea vitezelor de serviciu necesită schimbarea echipamentelor terminale, nu a infrastructurii cablurilor aeriene.
Care este cea mai mare cauză a defecțiunii cablului de prelevare a antenei?
Stresul mecanic legat de vreme-determină 60-70% din defecțiunile aeriene. Încărcarea cu gheață, oscilația-indusă de vânt și contactul cu ramurile copacilor domină modurile de defecțiune. A doua cauză majoră este instalarea necorespunzătoare-tensionarea incorectă, distanța inadecvată între suporturi sau gestionarea slabă a punctelor de intrare. Degradarea UV devine semnificativă doar la cablurile care depășesc 15-20 de ani în medii cu UV ridicat. În special, fibra în sine eșuează rar; probleme apar la punctele de tensiune mecanică, conectori sau rupturi ale mantalei care permit pătrunderea umezelii.
Cum costă cablul de prelevare aeriană în comparație cu cel subteran pe metru?
Costurile materialelor sunt similare-0,50 USD-2,50 USD pe metru, în funcție de specificații. Diferența dramatică este munca de instalare. Instalarea aerului costă 8-15 USD pe metru, inclusiv forța de muncă. Îngroparea subterană costă 15-35 USD pe metru în teren deschis, 50-80 USD pe metru în zonele dezvoltate care necesită excavare, restaurare și coordonare cu utilitățile existente. Costul total instalat pentru căderile aeriene este de obicei cu 40-70% mai mic decât echivalentul subteran. Cu toate acestea, antena are costuri mai mari de întreținere continuă, care compensează parțial acest avantaj în 10+ ani.
Puteți instala singur cablul de prelevare pentru antenă sau necesită specialiști?
Instalarea de bază a aerului este mai puțin complexă din punct de vedere tehnic decât îmbinarea prin fuziune sau lucrările de conducte subterane, dar necesită totuși abilități specifice și pregătire în materie de siguranță. Lucrul la înălțime pe stâlpi necesită certificare de protecție împotriva căderii și echipament adecvat. Calculele de tensiune, selecția corectă a hardware-ului și conformitatea cu codurile de degajare electrică necesită expertiză. Cablurile pre-conectorizate reduc cerințele de calificare prin eliminarea îmbinării, făcând bricolajul fezabil pentru proprietarii de proprietăți care efectuează curse scurte pe structuri private. Pentru atașamentele stâlpilor de utilitate și deschiderile lungi, angajați contractori aerieni certificați-riscurile de răspundere și siguranță ale instalării necorespunzătoare sunt substanțiale.
Funcționează cablul aerian în condiții climatice aspre de iarnă?
Yes, but specifications and engineering matter critically. Standard aerial cables function in cold climates (down to -40°C) when properly rated. However, ice loading requires specific considerations: upgraded messenger wire strength, reduced span lengths, and appropriate hardware ratings. Heavy ice zones (>12mm radial accumulation) need engineered solutions. Very extreme conditions (>gheață de 25 mm, furtuni severe frecvente) împing aerul către un teritoriu neeconomic unde subteranul devine justificat în ciuda costurilor mai mari. Zonele medii de gheață (6-12 mm) funcționează bine cu specificații adecvate - acestea includ majoritatea regiunilor din nordul SUA, regiunile populate din Canada și nordul Europei.
Ce întreținere necesită cablul de transmisie aeriană?
Întreținerea recomandată include inspecții vizuale bienale pentru starea mantalei, înclinarea corectă a cablului, atașamentele sigure și interferența arborilor. Întreținerea activă implică ajustarea tensiunii la fiecare 5-7 ani, inspecția și înlocuirea clemelor după cum este necesar, gestionarea vegetației pentru a preveni contactul și înlocuirea proactivă a picăturilor care arată degradarea UV vizibilă. Buget de 10 USD-18 USD pe picătură anual pentru inspecție și întreținere preventivă. Întreținerea reactivă (daune provocate de furtună, căderi de copaci, lovituri de vehicule) adaugă costuri variabile în funcție de geografie și de modelele meteo. Rețelele aeriene bine întreținute pot funcționa 25+ ani cu doar înlocuirea progresivă a componentelor.
Pot cablurile aeriene să accepte Power over Ethernet sau alimentare de la distanță?
Cablurile standard FTTH transportă numai fibră optică-fără conductori electrici pentru livrarea energiei. Fibra în sine nu poate transporta electricitate. Dacă este necesară alimentarea de la distanță (pentru ONT alimentate, camere de securitate, extensii Wi-Fi), aveți nevoie fie de: (1) serviciu electric separat la locația de la distanță, (2) cabluri hibride care conțin atât conductori de fibră, cât și conductori de cupru (produse de specialitate, disponibilitate limitată) sau (3) surse de alimentare localizate (solare, baterii). Majoritatea implementărilor FTTH furnizează energie electrică la sediul clientului în mod independent, așa că sunt suficiente-doar căderile aeriene standard de fibră. Discutați cerințele de alimentare în timpul fazei de proiectare a rețelei.
Luarea unei decizii: un plan de acțiune practic
Ați absorbit cadrul, economia, inginerie și cazurile marginale. E timpul să aplici acest lucru la proiectul tău specific.
Pasul 1: Trasează-ți proiectul pe matricea ADVM
Notați acești șase factori (scala 1-10):
Pregătirea infrastructurii:
Disponibilitatea și starea stâlpului existent: ____
Accesibilitatea drepturilor de atașament: ____
Căi de acces pentru echipajul de instalare: ____Total (suma ÷ 3): ____
Nivelul provocării de mediu:
Frecvența severității vremii: ____
Dificultatea terenului: ____
Accesibilitate la întreținere: ____Total (suma ÷ 3): ____
Trasează-ți coordonatele. Cadranul dvs. indică recomandarea de pornire.
Pasul 2: Rulați scenarii TCO
Modelați trei intervale de timp:
Anii 0-2 (faza de implementare)
Anii 3-6 (funcționare timpurie)
Anii 7-10 (rețea matură)
Include:
Costuri de capital (materiale, forță de muncă, autorizații)
Costuri de finanțare (dacă se împrumută)
Întreținere anuală (inspecție, reparații, vegetație)
Rezerve de eșec/restaurare
Costul de oportunitate al veniturilor întârziate (pentru subteran)
Comparați totalurile cumulate pe 10 ani. Antena ar trebui să prezinte un avantaj de 25-40% în cadranele 1-2, marje mai înguste în cadranul 3.
Pasul 3: Evaluați constrângerile non-financiare
Unii factori prevalează pe economie:
Mandate subterane municipale (se cere conformitatea)
Reglementări ale cartierului istoric (costul atu este estetic)
Zone de vreme extremă (siguranța și fiabilitatea primordiale)
Interdicții aeriene existente (trebuie în subteran)
Dacă există constrângeri dure, ele determină metodologia, indiferent de rezultatele TCO.
Pasul 4: Evaluați opțiunile hibride
Puține proiecte sunt pure aeriene sau subterane. Identifica:
Secțiuni de-vizibilitate mare care necesită subteran
Trasee secundare potrivite pentru aer
Puncte de tranziție și cerințe de inginerie
Posibilități de conversie în etape
Arhitecturile hibride oferă adesea 60-80% din economiile de costuri ale antenei, în timp ce răspund cerințelor specifice subterane.
Pasul 5: Validați ipotezele prin Pilot
Înainte de a vă angaja în implementarea-la scară largă, luați în considerare o secțiune pilot:
Distribuiți 50-100 de picături în zona reprezentativă
Monitorizare timp de 6-12 luni
Urmăriți timpul real de instalare, costurile și ratele de eșec timpuriu
Ajustați specificațiile și metodologia pe baza performanței reale
Piloții costă cu 5-8% mai mult pe picătură, dar reduc riscul de greșeli costisitoare la scară largă în mii de conexiuni.
Pasul 6: Continuați cu încredere
Înarmat cu analiza cadrului, modelarea TCO, evaluarea constrângerilor și, în mod ideal, validarea pilot, vă puteți angaja în metodologia de implementare cu încredere bazată pe date-.
Amintiți-vă: aerul nu este universal superior și nici subteran. Alegerea corectă depinde de realitatea specifică a infrastructurii, contextul de mediu, cerințele de timp și constrângerile financiare. Acest cadru vă oferă instrumentele pentru a face această determinare în mod sistematic, mai degrabă decât prin presupuneri sau analize incomplete.
Concluzie: infrastructură strategică, nu alegeri implicite
Cablul aerian nu este opțiunea bugetară pentru operatori prea ieftini pentru a îngropa fibra. Este o alegere strategică de infrastructură care, în circumstanțele potrivite, oferă o economie superioară, o implementare mai rapidă și performanță pe termen lung comparabilă-cu alternativele subterane.
Creșterea explozivă a pieței FTTH - 88 de milioane de case din SUA au trecut, creșterea cu 76% a noilor implementări, piața globală de 76 de miliarde de dolari până în 2033 - este construită pe ambele metodologii. Operatorii de succes înțeleg că deciziile privind infrastructura sunt contextuale, nu ideologice.
Când aveți stâlpi existenți, climă moderată, estetică acceptabilă și aveți nevoie de o implementare rapidă, antena oferă economii de capital de 40-60% și activare a serviciilor măsurate în săptămâni, nu în luni. Când vă confruntați cu vreme severă, nu aveți infrastructură sau vă confruntați cu cerințele de reglementare, subteranul își justifică costul premium prin fiabilitate și conformitate superioare.
Cadrul prezentat aici-Matricea de viabilitate a implementării aeriene, analiza TCO pe termene realiste și evaluarea onestată atât a avantajelor, cât și a limitărilor-vă oferă instrumentele analitice care separă implementarea strategică de dorința.
Proiectul tău specific trăiește undeva pe acest spectru. Trasează-ți coordonatele, rulează-ți numerele, validează-ți ipotezele, apoi implementează cu încredere. Conectivitatea de care au nevoie abonații dvs. nu contează dacă ajunge deasupra sau subteran-doar că ajunge rapid, fiabil și suficient de economic pentru a vă susține afacerea timp de decenii.
Faceți alegerea care să servească realității infrastructurii dvs., nu preferinței teoretice a altcuiva. Așa se face că cablul de prelevare aeriană devine fie soluția ta optimă, fie o metodologie pe care o elimini cu încredere bazată pe date, nu pe presupuneri.
Surse cheie de date:
Business Research Insights (2024) - Statistici și proiecții ale pieței FTTH
Fibre Broadband Association / RVA (ianuarie 2025) - Casele din S.U.A. trecute și datele de implementare
PPC Broadband / NoaNet (2020-2025) - Comparații între fiabilitatea aeriană și subterană
Standarde IEC 60811 - Testarea cablurilor și specificațiile de expunere la UV
NESC (National Electrical Safety Code) - Zone de încărcare cu gheață și cerințe de siguranță
