Jumperii cu fibră optică joacă un rol crucial în rețelele de comunicații moderne, servind ca legătură vitală care conectează diverse dispozitive de rețea. În calitate de furnizor de top de jumperi cu fibră optică, întâlnesc deseori întrebări despre atenuarea acestor componente esențiale. În acest blog, îmi propun să ofer o înțelegere cuprinzătoare a atenuării, cauzele sale și impactul său asupra performanței jumperului cu fibră optică.
Ce este atenuarea în jumperii cu fibră optică?
Atenuarea, în contextul jumperilor cu fibră optică, se referă la reducerea intensității luminii pe măsură ce călătorește prin fibră. Este măsurat în decibeli pe kilometru (dB/km) și este un parametru critic care determină distanța maximă pe care o legătură cu fibră optică poate funcționa eficient. Cu cât atenuarea este mai mică, cu atât este mai mică pierderea de semnal și cu atât fibra poate transmite date fără o degradare semnificativă.
Cauzele atenuării în jumperii cu fibră optică
Există mai mulți factori care contribuie la atenuarea la jumpers cu fibră optică, inclusiv:
Factori intrinseci
- Absorbția materială: Materialul de sticlă utilizat în cablurile cu fibră optică absoarbe o porțiune din energia ușoară pe măsură ce se deplasează prin fibră. Această absorbție se datorează în primul rând impurităților și vibrațiilor moleculare din sticlă. Diferite lungimi de undă ale luminii sunt absorbite în grade diferite, anumite lungimi de undă care se confruntă cu rate de absorbție mai mari. De exemplu, lumina infraroșie la 1310 nm și 1550 nm este frecvent utilizată în comunicarea cu fibră optică, deoarece are rate de absorbție mai mici în comparație cu alte lungimi de undă.
- Rayleigh împrăștiere: Răspândirea Rayleigh este un alt factor intrinsec care provoacă atenuarea cablurilor cu fibră optică. Se produce atunci când lumina interacționează cu neomogenități mici în materialul de sticlă, cum ar fi fluctuațiile densității și impuritățile moleculare. Aceste neomogenități împrăștie lumina în direcții diferite, determinând pierderea unei porțiuni din energia ușoară. Răspândirea Rayleigh este invers proporțională cu a patra putere a lungimii de undă, ceea ce înseamnă că lungimile de undă mai scurte sunt mai susceptibile la împrăștiere decât lungimi de undă mai lungi.
Factori extrinseci
- Pierderi de îndoire: Îndoirea cablului cu fibră optică poate provoca o atenuare semnificativă, mai ales dacă raza de îndoire este prea mică. Când fibra este îndoită, razele de lumină din interiorul fibrei pot scăpa din miez și în placare, ceea ce duce la pierderea semnalului. Există două tipuri de pierderi de îndoire: macro - îndoire și micro - îndoire. Macro - îndoirea are loc atunci când fibra este îndoită cu o rază mare, cum ar fi atunci când cablul este dirijat în jurul colțurilor. Pe de altă parte, micro -îndoirea este cauzată de deformații la scară mică în fibră, cum ar fi cele rezultate din instalarea necorespunzătoare a cablurilor sau de tensiune mecanică.
- Pierderi de conector: Conectorii de fibră optică sunt folosiți pentru a se alătura jumperilor de fibră optică la alte dispozitive de rețea. Cu toate acestea, acești conectori pot introduce atenuarea din cauza factorilor precum alinierea necorespunzătoare, murdăria și zgârieturile. Când nucleele a două fibre nu sunt perfect aliniate în cadrul conectorului, o porțiune a luminii nu poate fi transmisă de la o fibră la alta, ceea ce duce la pierderea semnalului. În plus, murdăria și zgârieturile de pe capătul conectorului - fețele pot provoca, de asemenea, împrăștierea luminii și pot fi absorbite, crescând în continuare atenuarea.
Impactul atenuării asupra performanței jumperului cu fibră optică
Atenuarea jumperilor cu fibră optică are un impact direct asupra performanței rețelelor de comunicații cu fibră optică. Nivelurile ridicate de atenuare pot duce la mai multe probleme, inclusiv:
- Distanța de transmisie redusă: Pe măsură ce atenuarea crește, rezistența semnalului scade mai rapid peste distanță. Aceasta înseamnă că distanța maximă asupra datei care pot fi transmise fără o degradare semnificativă este redusă. În rețelele cu fibră optică lungă, chiar și o creștere mică a atenuării poate necesita instalarea de repetitori sau amplificatoare suplimentare pentru a stimula rezistența semnalului, ceea ce crește costul și complexitatea rețelei.
- Rate de date mai mici: Atenuarea poate afecta, de asemenea, rata de date care poate fi obținută pe o legătură cu fibră optică. Când rezistența semnalului este scăzută, receptorul poate avea dificultăți în a distinge între diferite simboluri de date, ceea ce duce la erori în transmisia datelor. Pentru a compensa acest lucru, este posibil ca rata de date să fie necesară redusă pentru a asigura o comunicare fiabilă.
Măsurarea atenuării în jumperii cu fibră optică
Pentru a asigura calitatea și performanța jumperilor cu fibră optică, este esențial să se măsoare cu exactitate atenuarea acestora. Există mai multe metode de măsurare a atenuării, inclusiv:
- Metoda Cut - Back: Aceasta este o metodă bazată pe laborator, care implică tăierea unei lungimi cunoscute a fibrei de la capătul cablului și măsurarea puterii optice la intrarea și ieșirea fibrei rămase. Atenuarea este apoi calculată pe baza diferenței de putere și a lungimii fibrei. Metoda Cut -Back oferă rezultate extrem de precise, dar este distructivă și consumă timp, ceea ce o face improprie pentru testarea pe teren.
- Metoda pierderii de inserție: Metoda pierderii de inserție este un mod non -distructiv de a măsura atenuarea în jumperii cu fibră optică. Aceasta implică măsurarea puterii optice înainte și după introducerea jumperului într -o configurație de testare. Diferența de putere este apoi utilizată pentru a calcula atenuarea jumperului. Această metodă este frecvent utilizată în testarea câmpului și este relativ rapidă și ușor de efectuat.
Controlul atenuării în jumperii cu fibră optică
În calitate de furnizor de jumper cu fibră optică, luăm mai multe măsuri pentru a controla și minimiza atenuarea produselor noastre:
- Materiale de înaltă calitate: Folosim materiale de sticlă de înaltă puritate, cu niveluri scăzute de impurități pentru a reduce pierderile de absorbție. Prin selectarea cu atenție a materiilor prime, ne putem asigura că jumperii noștri din fibră optică au caracteristici scăzute de atenuare.
- Fabricare de precizie: Procesul nostru de fabricație este conceput pentru a minimiza pierderile de îndoire și pierderile de conector. Folosim tehnici avansate de fabricație pentru a ne asigura că cablurile cu fibră optică sunt fabricate în mod corespunzător și că conectorii sunt aliniați și lustruiți cu precizie. Acest lucru ajută la reducerea pierderii semnalului și la îmbunătățirea performanței generale a jumperilor noștri.
- Testarea calității: Fiecare jumper cu fibră optică suferă o testare riguroasă de calitate pentru a se asigura că respectă specificațiile noastre stricte de atenuare. Folosim starea - a - echipamentului de testare a artei pentru a măsura atenuarea fiecărui jumper la mai multe lungimi de undă și în condiții diferite. Doar jumperii care trec testele noastre de calitate sunt lansate spre vânzare.
Gama noastră de produse
Oferim o gamă largă de jumperi cu fibră optică pentru a răspunde nevoilor diverse ale clienților noștri. Unele dintre produsele noastre populare includ:
- FC duplex Pigtail: Aceste pigtail -uri sunt concepute pentru a fi utilizate în aplicații în care sunt necesare performanțe și fiabilitate ridicate. Acestea au conectori FC, care oferă o conexiune sigură și stabilă.

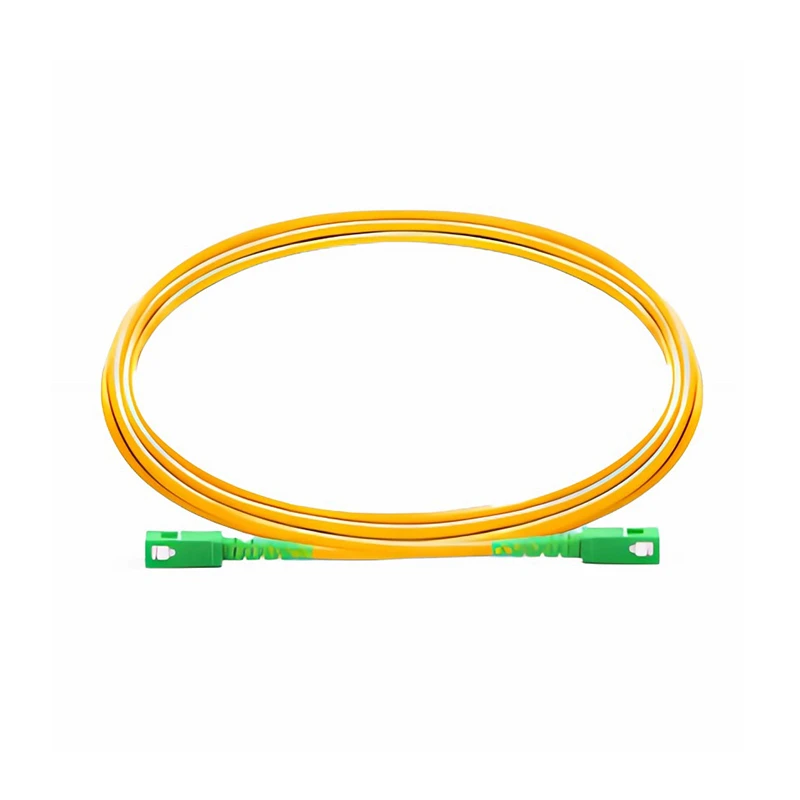

- SC TO SC FIBER OPTIC Jumper: Conectorii SC sunt utilizați pe scară largă în rețelele de fibră optică datorită ușurinței lor de utilizare și a pierderilor scăzute de inserție. Jumperii noștri de fibră optică SC la SC sunt disponibile în diferite lungimi și configurații pentru a se potrivi cu diferite aplicații.
- SC Duplex Pigtail: Aceste pigtail -uri sunt ideale pentru aplicații în care spațiul este limitat. Acestea au conectori SC și sunt disponibile atât în versiunile de mod unic, cât și în modul multiplu.
Contactați -ne pentru achiziții
Dacă sunteți pe piață pentru jumperi cu fibră optică de înaltă calitate, cu o atenuare scăzută, am fi încântați să vă ajutăm. Echipa noastră de experți vă poate oferi informații detaliate despre produse, asistență tehnică și prețuri competitive. Indiferent dacă aveți nevoie de o cantitate mică de jumperi pentru un proiect specific sau o aprovizionare la scară largă pentru infrastructura dvs. de rețea, avem capacitățile de a vă îndeplini cerințele. Vă rugăm să nu ezitați să ne contactați pentru a discuta nevoile dvs. de achiziții și pentru a începe o relație de afaceri productivă.
Referințe
- Ghatak, Ajoy K. și K. Thyagarajan. "Electronică optică în comunicații moderne." Cambridge University Press, 2008.
- Senior, John M. „Comunicări de fibre optice: principii și practică”. Pearson Education, 2012.
- ITU - T G.652. „Caracteristicile unui cablu de fibre optice cu un singur mod”. Uniunea internațională de telecomunicații, 2016.
